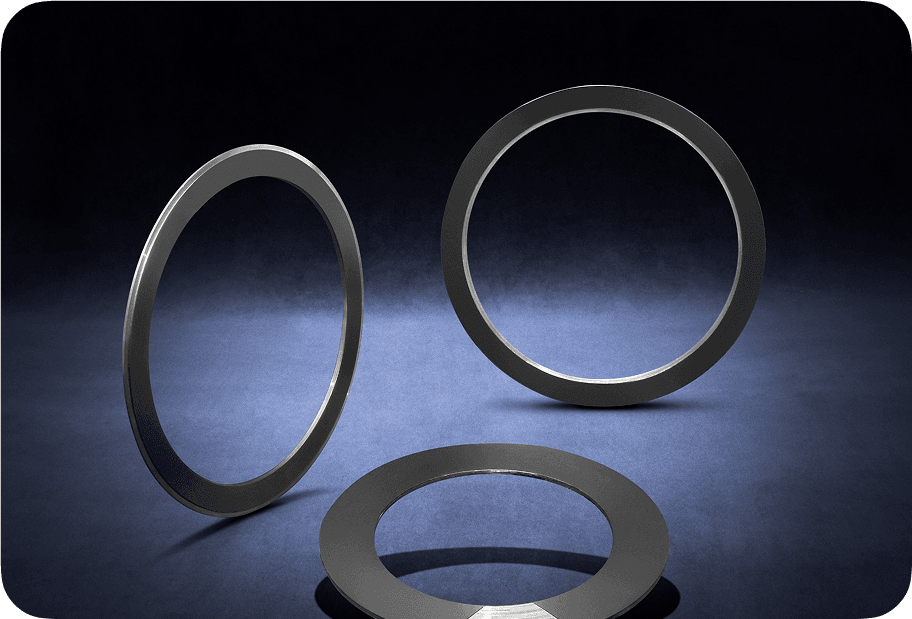

گسکت کمپروفایل یا همان گسکت های فلزی ش یار دار شامل یک هسته فلزی که دو طرفش دارای شیار میباشد که به طور معمول لایه اب بندی در دو سمت آن قرار میگیرد.جنس گسکت با توجه به درخواست انتخاب و طراح ی می شود .جنس الیه آب بندی م ی تواند از متلایر ها ی گرافیت، تفلون یا سرامیک باشد . و جنس هسته از سری های استنلس استیل ئ کربن استیل تشکیل شده.
گسکت کمپروفایل یا همان گسکت های فلزی شیار دار شامل یک هسته فلزی که دو طرفش دارای شیار میباشد که به طور معمول لایه اب بندی در دو سمت آن قرار میگیرد. جنس گسکت با توجه به درخواست انتخاب و طراحی می شود .جنس لایه آب بندی می تواند از متریال گرافیت، تفلون یا سرامیک باشد و جنس هسته از سری های استنلس استیل، کربن استیل تشکیل شده.
این گسکت ها بهترین انتخاب در عملکرد آب بندی بهتر برای انواع اتصالات فلنجی در شرایط غیر ثابت و چرخه ای و درجه حرارت بالا می باشند. گشتاور پایین در پیچش و خطاهای راه اندازی نصب و جایگذاری آسان به دلیل ساختار ثابت و صلب، جلوگیری از آسیب به فلنج به دلیل تنش کم در نشیمنگاه، جلوگیری از فرار سیال به دلیل ضخامت کم عمر نامحدود آببندی با درجه اطمینان بالا قابل ارایه در محدوده وسیعی از جنس های مختلف قابل استفاده مجدد با استفاده از لایه آب بندی جدید.
انواع گسکت کمپروفایل

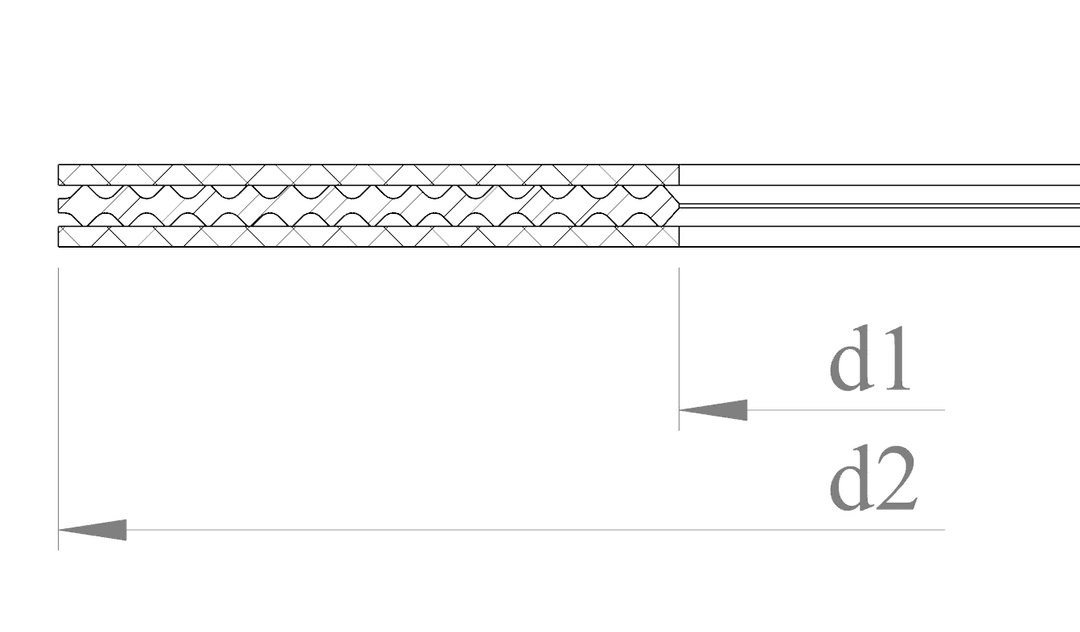

گسکت کمپروفایل از یک هسته فلزی، به طور مثال فولاد ضد زنگ با شیارهای متحدالمرکز در دو طرف تشکیل شده است. یک لایه معمولاً در هر دو طرف گسکت وجود دارد و بسته به شرایط کاری، مواد این لایه میتواند گرافیت، PTFE، مواد ورق بدون آزبست یا فلز نرم (نقره، آلومینیوم) باشد.
این گسکت بدون لایه ها قابل استفاده میباشد و آببندی عالی ایجاد میکند، اما بدون لایه های دو طرف، احتمال آسیب به سطوح فلنج در فشار بالای نشیمنگاه وجود دارد. در واقع حداقل فشار یا تنش نشیمنگاه در دمای مشخص برای آببندی، با جنس لایه و فشرده شدن لایه در شیار تعیین میگردد و حداکثر فشار یا تنش مجاز با جنس هسته فلزی تعیین میگردد.
ضخامت لایه برای گرافیت، آلومینیوم و نقره باید 0.5 میلیمتر و برای PTFE 0.35 میلیمتر باشد همچنین این لایه ها در خطوط لوله با مواد آستنیتی بدون چسب یا با استفاده از چسب با محتوای کلرید کم نصب میگردند.
تاثیر لایه ها دو طرف گسکت کمپروفایل:
1-محافظت از سطح فلنجها
2- آببندی در حداقل فشار نشیمنگاه
3-ایجاد تنش سه محوری که باعث آببندی مطلوبتر میگردد.
تاثیر رینگ خارجی LOOSE:
1-رینگ بیرونی گسکت باعث هم مرکزسازی گسکت با فلنج میگردد.
2-برای محیط با سیال گاز
3-رینگ خارجی Loose نیز برای اختلاف انبساط دمایی زیاد بین قطر داخلی و خارجی مناسب هستند.
4-شیار بیرونی، که رینگ خارجی Loose را نگه میدارد، در صورت انحنا فلنج (Flange Rotation)، از فشار بیش از حد روی لبه فلزی بیرونی هسته جلوگیری میکند.
5-رینگ خارجی Loose از تنشهای حرارتی یا پیچشی زیاد در اختلاف دمای بالا جلوگیری میکند.
پروفایل محدب:
در گسکت های محدب هرچه به مرکز هسته فلزی نزدیک شویم عمق شیار کاهش مییابد.
1-در مقایسه با طراحی پروفایل استاندارد، این طراحی آب بندی بهتری دارد.
2-باعث حذف تمرکز تنش در پایین شیارهای وسط هسته میشوند و درنتیجه خسارات ناشی از خوردگی تنشی حذف میگردد.
4-حذف آسیب ناشی از برگشت بار که احتمالاً در اثر نشتی ایجاد میشود.
روش دیگر برای کاهش تنش داخلی، حتی در شرایط اختلاف دمای بالا، رینگ خارجی Loose است.
افزایش فشار سطح در خط مرکزی پروفایل تأثیر مثبتی بر خواص آببندی در فلنجهای معوج دارد. در گسکت معمولی، هنگامی که فلنج به شدت کج میشود باعث افزایش قطر داخلی گسکت میگردد، زیرا فلنج کج، بار بیشتر را بر قطر بیرونی وارد میکند. اما با مشخصات گسکت محدب قطر موثر تماسی در DG نگه داشته میشود. بنابراین این گسکتها مخصوصاً برای اتصالات فلنجی که فشار و دما دائماً در نوسان است مناسب هستند.
کاربرد گسکت کمپروفایل :
- مبدل حرارتی و کشتی ها
- دماهای بالا و پایین
- فشارهایی تا 250 بار
- گشتاور پایین در پیچ ها
- فلنج هایی با پهنای کم
ابعاد:
- استاندارد ASME 5
- استاندارد DIN
- مطابق با درخواست مشتری
جنس مواد:
Maximum Temperature(C°) | Minimum Temperature(C°) | Standard Grade Abbreviation | Core Materiall |
760 | 195- | 304 | Stainless Steel |
760 | 195- | 304L | Stainless Steel |
600 | 100- | 316 | Stainless Steel |
800 | 100- | 316L | Stainless Steel |
800 | 195- | 321 | Stainless Steel |
925 | 195- | 347 | Stainless Steel |
540 | 40- | St.37 | Carbon Steel |
Maximum Temperature(C°) | Minimum Temperature(C°) | Abbreviation | Layer Material |
1090 | 212- | CER | Ceramic |
550 | 212- | F.G | Flaxible Graphite |
260 | 240- | PTFE | PTFE |
