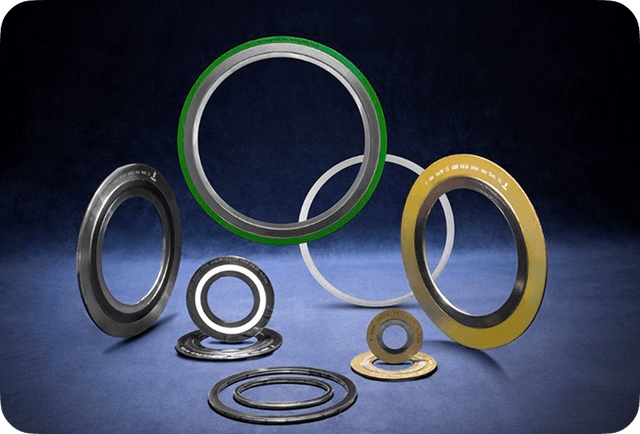

گسکت اسپیرال وند (SWG)
گسکتهای اسپیرال وند ایده آل ترین نوع گسکت در بین واشرهای نیمه فلزی هستند. این گسکتها از ورق های نازک فلزی V شکل (استریپ) که فیلر درونی آن غیر فلزی بوده و به صورت مارپیچ (اسپیرال) انحنا داده شده ( هر دو طرف آن جوش داده شده )، ساخته شده است. این نوع گسکت ساختار خاصی دارد که شامل فلزی ارتجاعی و فیلر منعطف می باشد و عملکرد آب بندی آن در سطح بسیار بالا و مطلوبی قرار دارد.

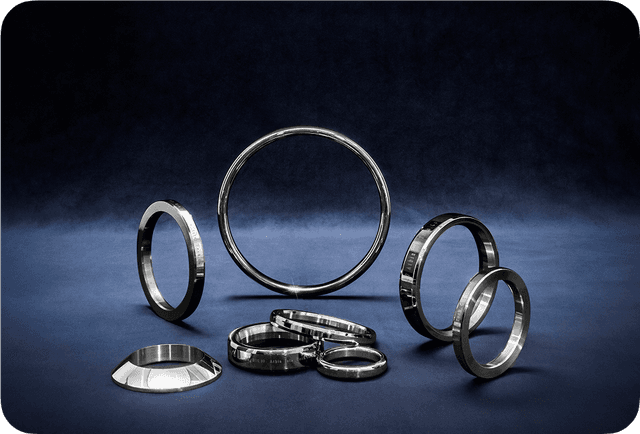

گسگت رینگ جوینت (RTJ)
گسکت های رینگ جوینت آب بندهایی فلزی برای کاربرد در دما و فشار بالا هستند که برای فلنج های با شیار حلقه ای مناسب می باشند. این نوع واشرها در صنایع نفت، گاز، پتروشیمی و ولوهای فشار بالا مورد استفاده قرار می گیرند. گسکت های رینگ جوینت برای آب بندی با تماس خطی و یا سطحی با زاویه بین فلنج مورد نظر و گسکت طراحی شده اند.

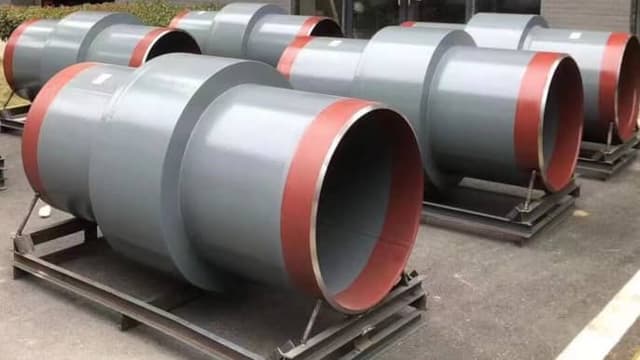

اتصالات عایقی (IJ)
اتصالات عایقی، حفاظت کاتدی و ایزوله سازی الکتریکی در خطوط لوله، ایستگاه های پمپاژ نفت، گاز و آب را فراهم می کنند. این اتصالات به عنوان محافظ برای جلوگیری از جریان بار الکترواستاتیک به منظور کاهش جرقه در محیط های خطرناک استفاده می شود. با اعمال حفاظت کاتدی یعنی اعمال یک پتانسیل قویتر از خارج، سطوح سازه هم پتانسیل شده و خوردگی به نحو چشمگیری کاهش مییابد. اینسولیتینگ جوینت ها یا اتصالات عایقی ( IJ ) ، عمدتا جایگزین مناسبی برای کیت های عایقی بوده که به علت طراحی و ساختمان یکپارچه از هر گونه تعمیرات و هزینه های نگهداری بی نیاز می باشد
گسگت کمپروفایــل (KAMMPROFILE)
گسکت های کمپروفایل ( یا گسکت های دندانه دار فلزی) شامل یک هسته فلزی (Core Metal Ring) است که در هر دو روی خود شیارهای هم مرکز دارد. لایه آب بندی معمولا روی هر دو وجه چسبانیده می شود. متریال این لایه می تواند از گرافیت ، تفلون، ورق های بدون آزبست یا نان آزبست و یا فلزات نرم باشد. از این گسکت می توان بدون لایه های آب بندی نیز استفاده نمود اما این خطر وجود خواهد داشت که سطح فلنج بخصوص در فشارهای بالا آسیب ببیند. این گسکت ها در دما و فشار بالا، و خطوط جریان نوسان دار مناسب هستند.
درای گس سیل (DRY GAS SEAL)
نشت بند گازی خشک (Dry Gas Seal) وسیله ای است جهت جلوگیری از نشت سیال گازی از محیط پر فشار به محیط کم فشار. در هر مجموعه ایی که وظیفه آن ایجاد و تامین فشار باشد در واقع سیال تحت فشار داخل آن, آماده فرار از این فشار است, در نتیجه جلوگیری از افت فشار عملی است که در ابتدا بازده را بالا برده و در قدم بعدی از هدر رفتن سیال تحت فشار جلوگیری می نماید.

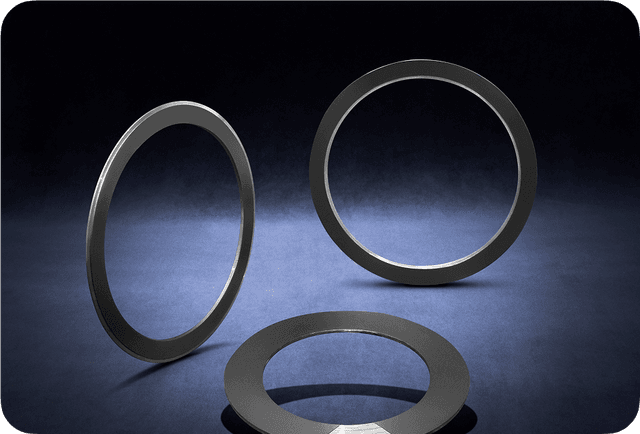

گسکت فلزی موجدار (CORRUGATE)
گسکت فلزی موجدار یا شیار دار در انواع مختلفی تولید شده و کاربردهای فراوانی دارند.این نوع در شکل های گرد، بیضی و چند ضلعی تولید می گردد. گسکت ها شامل هسته ای فلزی با شیارهای هم مرکز در هر دو رو هستند که می توان آنها را با گرافیت، سرامیک و یا لایه های تفلون به ضخامت های 0/5 تا 2 میلی متر پوشش داد.

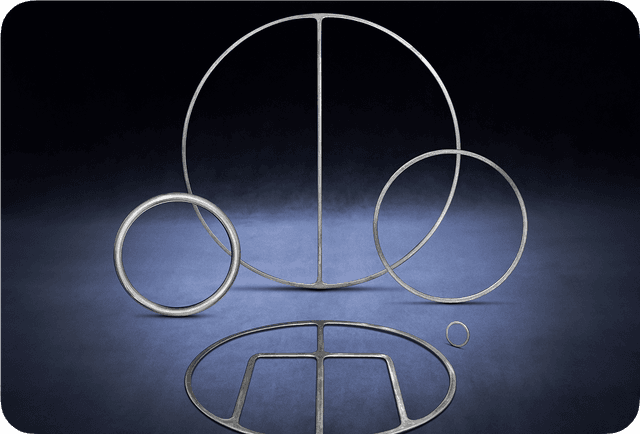

گســکت متــال جکــت (DMJ)
گسکت های متال جکت ابتدایی ترین گسکت های نیمه فلزی هستند که برای فشارهای بالا و مقاومت در برابر ضربه، فلزرا با قابلیت فشردگی بهبود یافته با متریال نرم، ترکیب می کنند. گسکت های متال جکت در جایی که سطوح آب بندی باریک هستند عنصر آب بندی مقرون به صرفه ای بوده و می توانند به شکل های گوناگون تولید شوند ، که آنها را به انتخابی خوب برای نقاط اتصالی مبدل های حرارتی تبدیل می کند. این گسکت ها از گرافیت، سرامیک ، نان-آزبست و غیره ساخته می شوند. فیلرها با فلزی کم ضخامت مانند استینلس استیل، کربن استیل، مس و غیره پوشش داده می شوند.

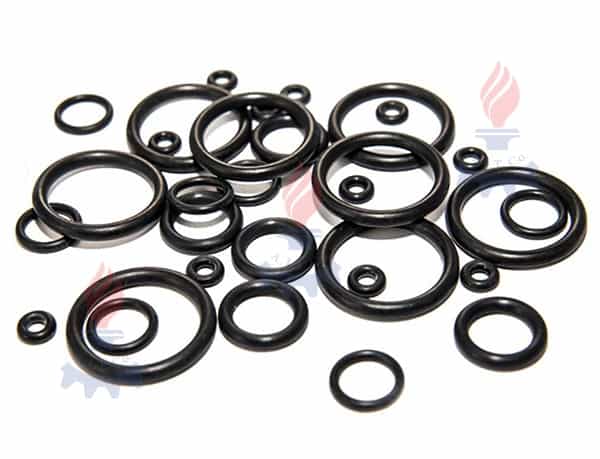

گسگت اورینگ (O-RING)
اورینگ های فلزی گسکت های منحصر به فردی از تیوب های فلزی هستند که با استفاده از جوش لب به لب به صورت گرد و یا دیگر شکل ها در آورده می شود. این گسکت مزیت های مختلفی دارد و می تواند با نیروی کم، آب بندی کرده و براساس سطح مورد نظر شکل های مختلفی به خود گرفته و همچنین در سرویس هایی با دمای بالا و سرویس های خلا مورد استفاده قرار گیرد. این گسکت ها برای آب بندی ماشین آلات و تجهیزاتی که فاکتور فضایی و فشردگی در طراحی آنها بسیار مد نظر قرار است بهترین انتخاب می باشند.
مکانیکال سیل (MECHANICAL SEAL)
مکانیکال سیل یا آببند یا نشت بند مکانیکی وسیله ای است جهت جلوگیری از نشت سیال (گاز یا مایع) از محیط پر فشار به محیط کم فشار. در هر مجموعه ایی که وظیفه آن ایجاد و تامین فشار باشد در واقع سیال تحت فشار داخل آن, آماده فرار از این فشار است, در نتیجه جلوگیری از افت فشار عملی است که در ابتدا بازده را بالا برده و در قدم بعدی جلوگیری مینماید از هدر رفتن سیال تحت فشار.
کوپلینگ (COUPLING)
کوپلینگ وسیله ای است که برای دو منظور اصلی در ماشین آلات دوار مورد استفاده قرار می گیرد : متصل نمودن ماشین گرداننده به ماشین گردنده و سپس انتقال گشتاور از ماشین گرداننده به گردنده. با توجه به اینکه ماشین آلات دوار صنعتی معمولا در دورهای نسبتا بالا بکارگرفته می شوند عوامل بارهای ارتعاشاتی (Vibration) و بارهای ناشی از عدم هم محوری (Misalignment) ، در کارکرد کوپلینگ های استاندارد صنعتی از پارامترهای تاثیر گذار در طراحی این محصول می باشند. کوپلینگها به طور معمول در زمان بهرهبرداری اجازه جدا شدن شافتها را از هم نمیدهند؛ البته کوپلینگهای محدود کننده گشتاور (torque limiting couplings) میتوانند زمانی که میزان گشتاور از حدی بالاتر برود دچار لغزش و یا جدایی شوند.
کیت های عایقی (IGK)
کیت های عایقی اغلب درصنایع نفت، گاز و پتروشیمی کاربرد دارند که دو فلنج بهم متصل شده را از نظر الکتریکی جدا کرده و احتمال ایجاد پیل الکتریکی که باعث خوردگی فلنج ها و لوله می شود را کاهش می دهند. این کیت ها همچنین برای ممانعت از جریان شارالکترواستاتیک مورد استفاده قرار می گیرند تا احتمال جرقه در محی طهای خطرناک کاهش یابد. کیت های عایقی شامل یک گسکت عایق، روکش های عایق و نیز واشر است که به دقت اندازه گیری شده و طوری بسته می شوند که احتمال اتصال فلزی حتی یک جزء در هنگام نصب صفر باشد. گسکت های عایق بندی به انواع E،F و D تقسیم بندی می شوند. متریال گسکت های عایق، واشرها و روکش ها در انواع مختلفی وجود دارد. اجزای کیت عایقی شامل گسکت مرکزی، متریال نشت بند، روکش عایقی و واشر عایق و فلزی می باشد.
کاسه نمد (oil seal)
کاسه نمد (SHAFT SEAL یا ROTARY SEAL و OIL SEAL) نیز شناخته میشود. قطعهای حیاتی در سیستمهای حرارتی بوده است که وظیفهی اصلی آن جلوگیری از نشتی سیالات (روغن، گریس و آب) از داخل محفظه به بیرون و همچنین جلوگیری از ورود آلودگیها به داخل سیستم میباشد. کاسه نمد در اطراف شافت و در محل عبور آن از دیواره محفظه نصب میشود.
