اتصالات عایقی (IJ)

دانلود مدارک و مستندات اتصالات عایقی

جهت بررسی سوابق اجرایی و مستندات فنی اینسولیتینگ جوینت (Insulating Joint) شرکت آتبین ایستا، فایل‌های زیر قابل دریافت هستند.

📥 دانلود تأییدیه حسن انجام کار

📥 دانلود گزارش آزمون Hydrobend Test

📥 دانلود فهرست سوابق پروژه‌ها (Reference List)

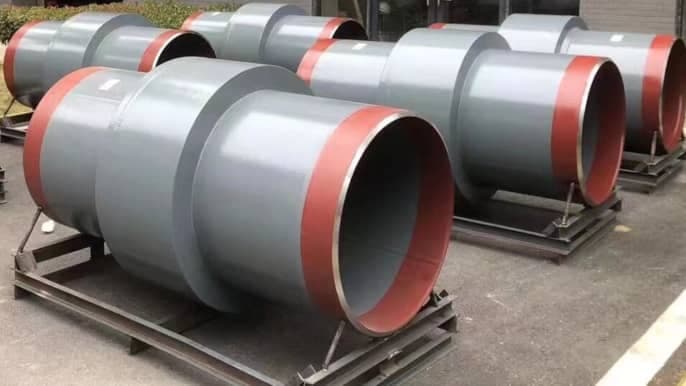

ساختار محصول

اتصالات عایقی، حفاظت کاتدی و ایزوله‌سازی الکتریکی در خطوط لوله، ایستگاه‌های پمپاژ نفت، گاز و آب را فراهم می‌کنند. این اتصالات به عنوان محافظ برای جلوگیری از جریان بار الکترواستاتیک به منظور کاهش جرقه در محیط‌های خطرناک استفاده می‌شوند. با اعمال حفاظت کاتدی، یعنی اعمال یک پتانسیل قوی‌تر از خارج، سطوح سازه هم‌پتانسیل شده و خوردگی به نحو چشمگیری کاهش می‌یابد. اینسولیتینگ جوینت‌ها یا اتصالات عایقی (IJ)، عمدتاً جایگزین مناسبی برای کیت‌های عایقی بوده که به علت طراحی و ساختمان یکپارچه، از هرگونه تعمیرات و هزینه‌های نگهداری بی‌نیاز هستند.

اتصالات عایق این شرکت در مقایسه با کیت عایقی که برای مونتاژ در محل به تکنسین ماهر نیاز دارد، از قبل مونتاژ و آزمایش شده است. استفاده از اتصال عایق باعث صرفه جویی در نیروی کار شده و احتمال خرابی اتصالات در اثر نصب نامناسب که باعث ناکارآمدی سیستم Cathodic Protection و خوردگی داخلی و خارجی می شود را کاهش میدهد. استفاده از اتصال عایقی منجر به ساده سازی سرویس و نگهداری سیستم می شود در حالی که استفاده از کیت عایقی ممکن است در هنگام دفن شدن موجب اتصال کوتاه ( به دلیل ته نشین شدن، انبساط حرارتی یا سفت شدن بیش از حد اتصالات) شود . در این مورد ، هزینه تعمیر یک سیستم آسیب دیده یا دارای نشتی به طور قابل توجهی از هزینه ساخت برای یک اتصال عایقی بیشتر است. اتصالات عایقی بدون نیاز به تعمیر و پیچ و مهره، در کارخانه مونتاژ شده و آماده نصب (جوشکاری) در محل هستند. این اتصالات برای نصب روی سطح یا زیر سطح زمین مناسب می باشند.

ساختار اجزاء:

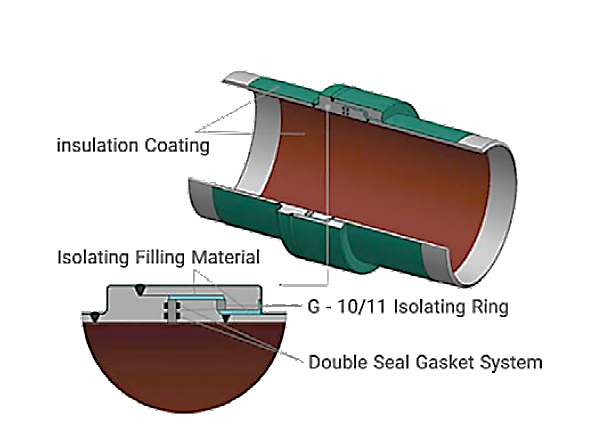

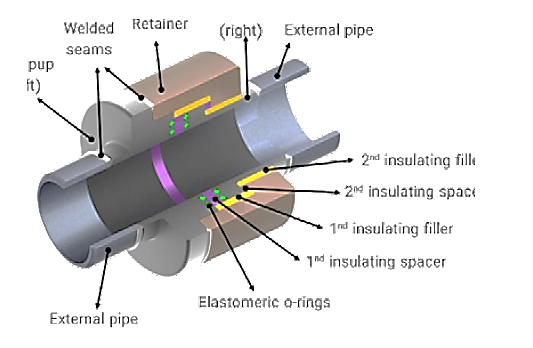

اجزای اتصال عایقی شامل لوله، رینگ های فورج، فیلر عایق، رینگ جدا کننده عایق و O-RING لاستیکی نشت بند است. در ادامه نقشه و تصاویر مربوطه ارائه میگردد.

جنس و خواص متریال مورد استفاده:

متریال مورد استفاده:

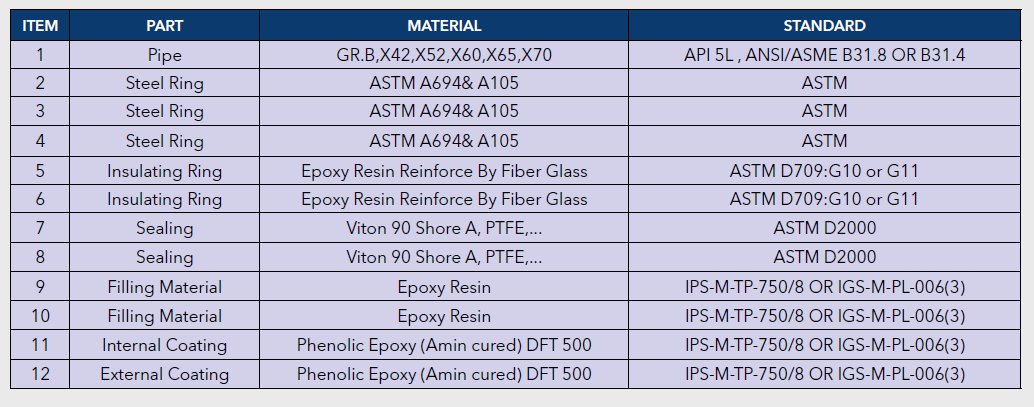

STANDARD	MATERIAL	PART	ITEM
API 5L, ANSI/ASME B31.8 OR B31.4	GR.B,X42,X52,X60,X65,X70	Pipe	1
ASTM A105, ASTM A694	A105, F42, F52, F60, F65, F70	Steel Ring	2
ASTM A105, ASTM A694	A105, F42, F52, F60, F65, F70	Steel Ring	3
ASTM A105, ASTM A694	A105, F42, F52, F60, F65, F70	Steel Ring	4
ASTM D709:G10 or G11	Fiberglass-Reinforced Epoxy Resin	Insulating Ring	5
ASTM D709:G10 or G11	Fiberglass-Reinforced Epoxy Resin	Insulating Ring	6
ASTM D2000	..., Viton 90 Shore A, PTFE	Sealing	7
ASTM D2000	..., Viton 90 Shore A, PTFE	Sealing	8
IPS-M-TP-750(7) OR IGS-M-PL-006(5)	Epoxy Resin	Filling Material	9
IPS-M-TP-750(7) OR IGS-M-PL-006(5)	Epoxy Resin	Filling Material	10
IPS-M-TP-750(7) OR IGS-M-PL-006(5)	Phenolic Epoxy (Amin cured) DFT 500	Internal Coating	11
IPS-M-TP-750(7) OR IGS-M-PL-006(5)	Phenolic Epoxy (Amin cured) DFT 500	External Coating	12

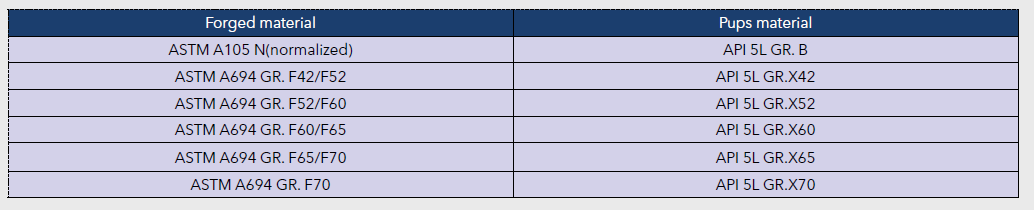

Pups material	Forged material
API 5L GR. B	ASTM A105 N(normalized)
API 5L GR.X42	ASTM A694 GR. F42/F52
API 5L GR.X52	ASTM A694 GR. F52/F60
API 5L GR.X60	ASTM A694 GR. F60/F65
API 5L GR.X65	ASTM A694 GR. F65/F70
API 5L GR.X70	ASTM A694 GR. F70

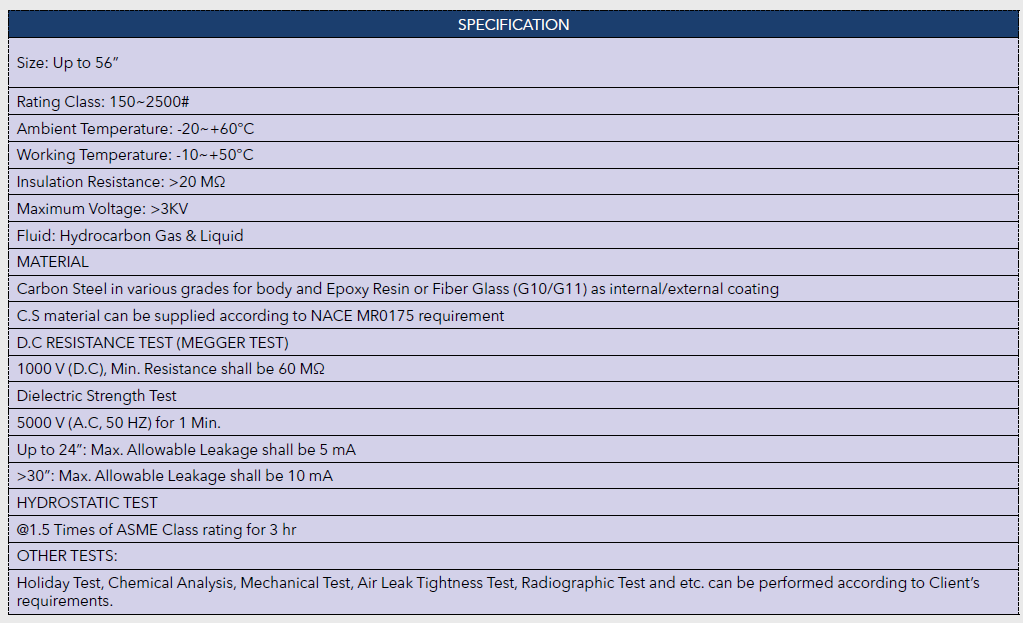

خواص نهایی اتصال عایقی:

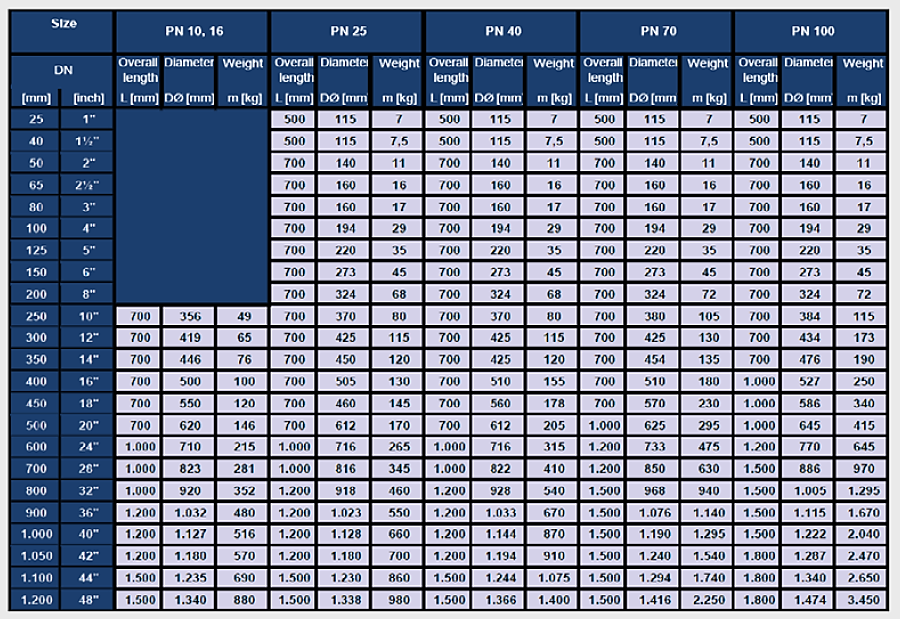

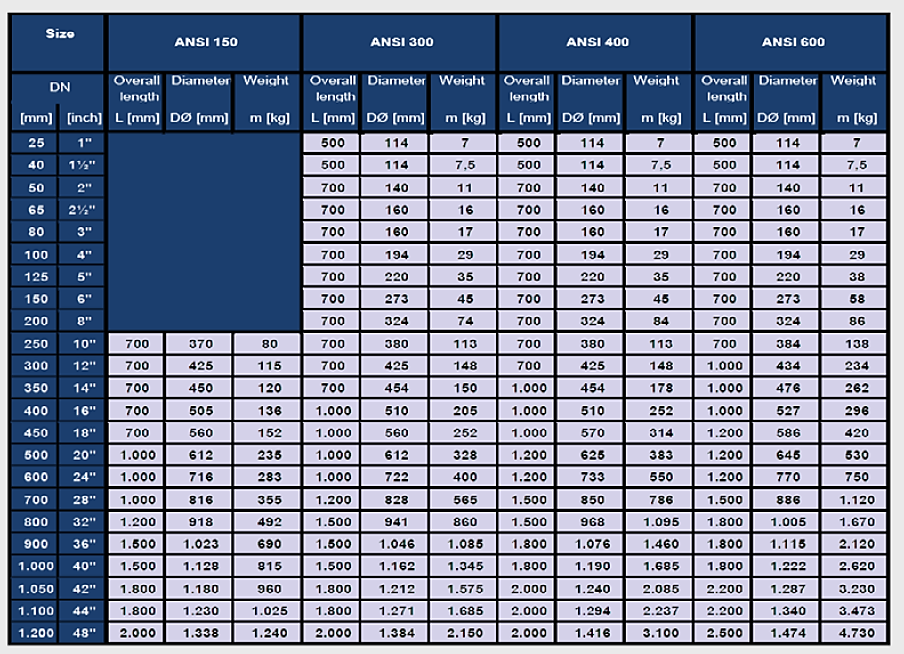

ابعاد اجزای مورد استفاده:

جنس مواد
