گسکت صنعتی؛ انواع گسکت و واشر آب‌بندی فلنج

گسکت (Gasket) یا واشر آب‌بندی صنعتی، قطعه‌ای ساخته‌شده از مواد فشرده‌پذیر یا ترکیبی از متریال‌های مختلف است که بین دو سطح ثابت، مانند فلنج‌ها، قرار می‌گیرد و با ایجاد آب‌بندی مناسب از نشتی سیالات جلوگیری می‌کند. گسکت صنعتی یکی از اجزای مهم اتصالات فلنجی در صنایع نفت، گاز، پتروشیمی، نیروگاهی و سیستم‌های پایپینگ به شمار می‌رود.

عملکرد گسکت به این صورت است که با اعمال نیروی فشاری از طریق پیچ‌های اتصال فلنج، متریال گسکت فشرده شده و ناهمواری‌های سطح تماس را تا حد لازم پر می‌کند. این فرآیند با ایجاد تنش آب‌بندی مناسب، مسیرهای احتمالی نشت سیال را محدود می‌کند.

انواع گسکت صنعتی در سه گروه اصلی غیرفلزی، نیمه‌فلزی و فلزی دسته‌بندی می‌شوند. انتخاب گسکت مناسب به عواملی مانند دما و فشار کاری، نوع سیال، میزان خورندگی، مشخصات فلنج و شرایط نصب بستگی دارد.

در آتبین ایستا می‌توانید انواع گسکت و محصولات تخصصی آب‌بندی فلنج را بررسی کرده و با توجه به شرایط کاری تجهیزات صنعتی، برای انتخاب و استعلام محصول مناسب اقدام کنید.

انواع گسکت صنعتی

انواع گسکت صنعتی بر اساس جنس و ساختار در سه گروه اصلی غیرفلزی، نیمه‌فلزی (ترکیبی) و فلزی دسته‌بندی می‌شوند. هر یک از این گروه‌ها ویژگی‌های متفاوتی از نظر مقاومت در برابر فشار، دما، مواد شیمیایی و میزان فشردگی دارند.

انتخاب نوع گسکت به شرایط کاری اتصال فلنجی، نوع سیال و میزان آب‌بندی موردنیاز بستگی دارد. آشنایی با تفاوت این گروه‌ها به انتخاب گسکت مناسب برای تجهیزات و خطوط لوله صنعتی کمک می‌کند.

۱. گسکت غیرفلزی (Non-Metallic Gasket)

گسکت‌های غیرفلزی معمولاً از موادی مانند گرافیت، PTFE، لاستیک یا ورق‌های الیافی ساخته می‌شوند. این نوع گسکت‌ها اغلب به‌صورت ورقی یا تخت (Flat Gasket) تولید شده و در اتصالات فلنجی با فشار کم تا متوسط کاربرد دارند.

با انتخاب صحیح متریال، برخی گسکت‌های غیرفلزی می‌توانند در محیط‌های شیمیایی خورنده یا شرایط دمایی خاص نیز مورد استفاده قرار گیرند.

ویژگی‌های اصلی:

• قابلیت فشردگی و انطباق با سطح فلنج
• تنوع متریال متناسب با نوع سیال
• مناسب برای بسیاری از اتصالات با فشار کم تا متوسط
• امکان تولید در ابعاد و ضخامت‌های مختلف

۲. گسکت نیمه‌فلزی (Semi-Metallic Gasket)

گسکت‌های نیمه‌فلزی از ترکیب اجزای فلزی و غیرفلزی ساخته می‌شوند. بخش فلزی به استحکام ساختاری و تحمل بار کمک می‌کند و بخش غیرفلزی وظیفه ایجاد سطح آب‌بندی و انطباق با ناهمواری‌های فلنج را بر عهده دارد.

این گروه با توجه به طراحی و متریال انتخابی، برای طیف گسترده‌ای از فشارها و دماهای کاری استفاده می‌شود.

از مهم‌ترین انواع گسکت نیمه‌فلزی می‌توان به موارد زیر اشاره کرد:

• گسکت اسپیرال وند (Spiral Wound Gasket): ساخته‌شده از نوار فلزی و ماده پرکننده، مناسب برای بسیاری از اتصالات فلنجی صنعتی.
• گسکت کمپروفایل (Kammprofile Gasket): دارای هسته فلزی شیاردار و معمولاً لایه آب‌بند نرم برای ایجاد آب‌بندی مؤثر.
• گسکت متال جکت (Metal Jacketed Gasket): دارای پوشش فلزی و ماده پرکننده داخلی، مورد استفاده در برخی تجهیزات صنعتی و مبدل‌های حرارتی.

۳. گسکت فلزی (Metallic Gasket)

گسکت‌های فلزی از متریال‌های فلزی ساخته می‌شوند و معمولاً در اتصالاتی کاربرد دارند که شرایط کاری آن‌ها به مقاومت مکانیکی و تحمل فشار یا دمای بالا نیاز دارد.

در بسیاری از طراحی‌های فلزی، ایجاد آب‌بندی مناسب به بار فشاری کافی و تغییر شکل کنترل‌شده سطوح تماس بستگی دارد. به همین دلیل، انتخاب گسکت فلزی باید با توجه به نوع فلنج، مشخصات شیار آب‌بندی و الزامات نصب انجام شود.

یکی از شناخته‌شده‌ترین انواع این گروه، گسکت رینگ جوینت (Ring Type Joint یا RTJ) است که در اتصالات فلنجی دارای شیار مخصوص استفاده می‌شود.

ویژگی‌های اصلی:

• مناسب برای کاربردهای صنعتی خاص با فشار و دمای بالا
• مقاومت مکانیکی بالا متناسب با جنس فلز
• نیاز به تطابق دقیق با طراحی فلنج
• اهمیت بالای کنترل بار پیچ و شرایط نصب

مقایسه انواع گسکت صنعتی

انواع گسکت صنعتی از نظر جنس، ساختار، مقاومت در برابر فشار و دما و شرایط آب‌بندی تفاوت دارند. انتخاب میان گسکت‌های غیرفلزی، نیمه‌فلزی و فلزی باید با توجه به مشخصات سیال، نوع فلنج و شرایط کاری تجهیزات انجام شود.

نکته مهم: این جدول برای مقایسه اولیه انواع گسکت تهیه شده است. محدوده مجاز فشار و دما، میزان بار موردنیاز برای نصب و سازگاری شیمیایی باید بر اساس مشخصات فنی گسکت، استاندارد فلنج و شرایط واقعی سرویس بررسی شوند.

معیارهای انتخاب گسکت صنعتی مناسب

انتخاب گسکت صنعتی یکی از عوامل مهم در عملکرد صحیح اتصالات فلنجی و جلوگیری از نشتی سیالات است. گسکت باید از نظر جنس، ساختار و قابلیت آب‌بندی با شرایط کاری تجهیزات سازگار باشد؛ زیرا انتخاب نامناسب می‌تواند باعث کاهش کارایی اتصال، نشتی سیال و افزایش هزینه‌های تعمیر و نگهداری شود.

برای انتخاب گسکت مناسب، علاوه بر نوع و مشخصات فلنج، باید عواملی مانند دمای کاری، فشار سیال، میزان خورندگی، شرایط نصب و حساسیت سرویس بررسی شوند.

۱. دمای کاری سیال

دمای سیال یکی از معیارهای اصلی در انتخاب جنس گسکت است. هر متریال محدوده دمایی مشخصی دارد و قرار گرفتن در دمای خارج از محدوده مجاز می‌تواند باعث تغییر خواص مکانیکی، کاهش قابلیت آب‌بندی یا آسیب‌دیدگی گسکت شود.

به همین دلیل، هنگام انتخاب گسکت باید دمای کاری عادی و شرایط احتمالی افزایش یا کاهش دما در تجهیزات بررسی شود.

۲. فشار کاری و شرایط اتصال

فشار داخلی سیال بر عملکرد گسکت و اتصال فلنجی تأثیر مستقیم دارد. فشار سیال نیرویی ایجاد می‌کند که تمایل به جداکردن فلنج‌ها از یکدیگر دارد؛ در مقابل، نیروی اعمال‌شده توسط پیچ‌ها باید تنش تماس کافی را برای حفظ آب‌بندی فراهم کند.

انتخاب گسکت باید با توجه به فشار طراحی، کلاس فشاری فلنج، نوع گسکت و بار مجاز اتصال انجام شود. استفاده از گسکت نامتناسب با شرایط فشار می‌تواند احتمال نشتی را افزایش دهد.

۳. نوع سیال و میزان خورندگی

سازگاری شیمیایی متریال گسکت با سیال عبوری اهمیت زیادی دارد. برخی سیالات ممکن است باعث تورم، تخریب، خوردگی یا تغییر خواص مواد آب‌بند شوند.

برای مثال، گسکت‌های ساخته‌شده از PTFE به دلیل مقاومت شیمیایی مناسب در برابر بسیاری از مواد، در برخی سرویس‌های خورنده استفاده می‌شوند؛ بااین‌حال، انتخاب نهایی باید بر اساس نوع سیال، غلظت، دما و فشار انجام شود.

۴. جنس و ساختار گسکت

گسکت‌های غیرفلزی، نیمه‌فلزی و فلزی از نظر ساختار، قابلیت فشردگی و میزان بار موردنیاز برای آب‌بندی تفاوت دارند.

گسکت‌های غیرفلزی معمولاً قابلیت انطباق مناسبی با سطوح اتصال دارند؛ درحالی‌که گسکت‌های نیمه‌فلزی با ترکیب اجزای فلزی و غیرفلزی، استحکام ساختاری و عملکرد آب‌بندی را متناسب با طراحی خود فراهم می‌کنند. گسکت‌های فلزی نیز برای کاربردهای خاص، به‌ویژه اتصالات فشاربالا، مورد استفاده قرار می‌گیرند.

۵. نوع فلنج و وضعیت سطح آب‌بندی

نوع فلنج، ابعاد اتصال، شکل سطح تماس و وضعیت سطوح آب‌بندی باید با گسکت انتخابی سازگار باشند.

وجود خراش، اعوجاج، ناهمواری بیش از حد یا عدم موازی بودن سطوح فلنج می‌تواند عملکرد آب‌بندی را تحت تأثیر قرار دهد. همچنین برخی گسکت‌ها، مانند رینگ جوینت (RTJ)، به فلنج‌هایی با شیار مخصوص نیاز دارند.

بنابراین، انتخاب گسکت بدون بررسی مشخصات فلنج و وضعیت سطح آب‌بندی توصیه نمی‌شود.

۶. شرایط نصب و حساسیت سرویس

حتی در صورت انتخاب صحیح جنس و نوع گسکت، نصب نامناسب می‌تواند باعث نشتی اتصال شود. توزیع نامناسب بار پیچ‌ها، عدم هم‌راستایی فلنج‌ها یا آسیب‌دیدگی سطح گسکت از عواملی هستند که عملکرد آب‌بندی را کاهش می‌دهند.

در سرویس‌های حساس مانند خطوط انتقال سیالات خطرناک، تجهیزات تحت فشار و واحدهای فرآیندی، الزامات ایمنی و میزان نشتی قابل‌قبول نیز باید در انتخاب و نصب گسکت در نظر گرفته شوند.

در نهایت، انتخاب گسکت مناسب باید بر اساس مجموعه‌ای از شرایط کاری انجام شود، نه صرفاً جنس یا قیمت محصول. بررسی هم‌زمان مشخصات سیال، فشار، دما، نوع فلنج و الزامات نصب به انتخاب مطمئن‌تر گسکت صنعتی کمک می‌کند.

گسکت چگونه عمل می‌کند؟ بررسی مکانیزم آب‌بندی فلنج

عملکرد گسکت (Gasket) بر اساس ایجاد فشار تماسی مناسب میان سطوح اتصال است. هنگامی که گسکت بین دو فلنج قرار می‌گیرد و پیچ‌های اتصال با نیروی مشخصی بسته می‌شوند، گسکت تحت فشار قرار گرفته و متناسب با جنس و ساختار خود تغییر شکل می‌دهد.

این تغییر شکل باعث می‌شود متریال آب‌بند با ناهمواری‌های سطح فلنج انطباق پیدا کند و مسیرهای احتمالی عبور سیال محدود شوند. در نتیجه، با ایجاد و حفظ تنش تماسی کافی، اتصال فلنجی می‌تواند آب‌بندی موردنیاز را در شرایط کاری مشخص فراهم کند.

نقش ناهمواری‌های سطح فلنج در آب‌بندی

سطوح فلنج حتی زمانی که ظاهراً صاف هستند، دارای ناهمواری‌هایی در مقیاس‌های مختلف‌اند. این ناهمواری‌ها می‌توانند بر میزان تماس گسکت با فلنج و عملکرد آب‌بندی تأثیر بگذارند.

به‌طور کلی، عیوب سطح فلنج را می‌توان در دو گروه بررسی کرد:

• ناهمواری‌ها و عیوب ماکروسکوپی: مانند اعوجاج، عدم موازی بودن سطوح فلنج، آسیب‌های قابل‌توجه و تغییر شکل سطح آب‌بندی.
• ناهمواری‌ها و عیوب میکروسکوپی: مانند زبری سطح، خراش‌های جزئی و ناهماهنگی‌های کوچک در سطح تماس.

گسکت باید متناسب با جنس و ساختار خود، قابلیت انطباق کافی با ناهمواری‌های مجاز سطح فلنج را داشته باشد. البته فشردگی گسکت نمی‌تواند تمام آسیب‌ها یا عیوب سطح فلنج را جبران کند.

برای بررسی الزامات مونتاژ اتصالات فلنجی پیچ‌ومهره‌ای و راهنمای ارزیابی سطوح آب‌بندی می‌توان به استاندارد ASME PCC-1 مراجعه کرد.

نیروهای وارد بر گسکت و تأثیر آن‌ها بر نشتی

در یک اتصال فلنجی، عملکرد آب‌بندی به تعادل میان نیروهای وارد بر اتصال و حفظ تنش مناسب روی سطح گسکت بستگی دارد.

نیروی فشاری پیچ‌ها: با سفت شدن پیچ‌های فلنج، نیرویی به اتصال وارد می‌شود که باعث فشردگی گسکت و ایجاد تنش اولیه آب‌بندی می‌شود.

نیروی هیدرواستاتیک سیال: فشار داخلی سیال نیرویی ایجاد می‌کند که تمایل به جدا کردن فلنج‌ها از یکدیگر دارد. این نیرو می‌تواند بخشی از بار فشاری مؤثر بر گسکت را کاهش دهد.

تنش باقی‌مانده روی گسکت: برای جلوگیری از نشتی، لازم است در شرایط بهره‌برداری، تنش تماسی کافی روی گسکت باقی بماند. مقدار این تنش به نوع گسکت، مشخصات فلنج، بار پیچ‌ها، فشار داخلی و شرایط دمایی بستگی دارد.

بنابراین، آب‌بندی مطمئن تنها به انتخاب جنس گسکت محدود نمی‌شود؛ بلکه انتخاب صحیح گسکت، طراحی مناسب اتصال و نصب اصولی سه عامل اساسی در عملکرد

نکات مهم نصب گسکت و جلوگیری از نشتی فلنج

نصب صحیح گسکت صنعتی نقش مهمی در عملکرد آب‌بندی اتصالات فلنجی دارد. حتی اگر جنس و نوع گسکت متناسب با شرایط کاری انتخاب شده باشد، نصب نامناسب می‌تواند باعث توزیع غیریکنواخت فشار، آسیب‌دیدگی گسکت و نشتی سیال شود.

برای دستیابی به آب‌بندی مناسب، علاوه بر انتخاب گسکت، باید وضعیت سطوح فلنج، نحوه قرارگیری گسکت و میزان نیروی اعمال‌شده توسط پیچ‌ها بررسی شود.

۱. بررسی و آماده‌سازی سطوح فلنج

پیش از نصب گسکت، سطوح آب‌بندی فلنج باید از نظر تمیزی، خوردگی، خراش، اعوجاج و سایر آسیب‌های احتمالی بررسی شوند.

وجود آلودگی، بقایای گسکت قبلی یا آسیب‌های سطحی خارج از حدود مجاز می‌تواند مانع تماس مناسب گسکت با فلنج شود و احتمال نشتی را افزایش دهد.

آماده‌سازی سطوح باید با روش مناسب و بدون آسیب‌رساندن به سطح آب‌بندی انجام شود.

۲. انتخاب ابعاد و قرارگیری صحیح گسکت

گسکت باید از نظر ابعاد، ضخامت، جنس و ساختار با مشخصات اتصال فلنجی مطابقت داشته باشد.

هنگام نصب، گسکت باید در محل طراحی‌شده قرار گیرد و از جابه‌جایی، تاخوردگی یا آسیب‌دیدگی آن جلوگیری شود.

همچنین استفاده از گسکت‌های تغییرشکل‌یافته، آسیب‌دیده یا مصرف‌شده، مگر در مواردی که سازنده صراحتاً اجازه داده باشد، توصیه نمی‌شود.

۳. سفت‌کردن اصولی پیچ‌های فلنج

نیروی اعمال‌شده توسط پیچ‌ها باعث فشردگی گسکت و ایجاد تنش اولیه آب‌بندی می‌شود. توزیع نامناسب این نیرو می‌تواند موجب فشردگی غیریکنواخت گسکت و کاهش عملکرد اتصال شود.

در اتصالاتی که دستورالعمل مونتاژ آن‌ها چنین الزامی دارد، پیچ‌ها باید با ترتیب مشخص، به‌صورت مرحله‌ای و با روش کنترل‌شده سفت شوند.

میزان گشتاور یا کشش پیچ‌ها باید بر اساس طراحی اتصال، نوع گسکت، مشخصات پیچ‌ها و دستورالعمل فنی مربوط تعیین شود.

۴. جلوگیری از فشردگی بیش از حد گسکت

اعمال نیروی بیش از حد مجاز به گسکت می‌تواند باعث تغییر شکل نامطلوب، آسیب ساختاری یا کاهش قابلیت آب‌بندی شود.

از طرف دیگر، نیروی ناکافی نیز ممکن است تنش لازم برای آب‌بندی را ایجاد نکند.

بنابراین، هدف از نصب صحیح، ایجاد بار مناسب و یکنواخت مطابق مشخصات فنی اتصال است؛ نه صرفاً سفت‌کردن بیشتر پیچ‌ها.

۵. بررسی اتصال پس از نصب

پس از مونتاژ، اتصال باید مطابق الزامات پروژه و دستورالعمل‌های ایمنی بررسی شود.

در صورت نیاز، آزمون نشتی یا آزمون فشار با روش و شرایط تعیین‌شده انجام می‌شود تا عملکرد آب‌بندی اتصال ارزیابی شود.

در سرویس‌های حساس، هرگونه اقدام برای تنظیم مجدد پیچ‌ها باید بر اساس دستورالعمل تأییدشده و شرایط ایمن انجام شود؛ زیرا سفت‌کردن پیچ‌ها در زمان بهره‌برداری یا تحت فشار می‌تواند خطرناک باشد.

در مجموع، جلوگیری از نشتی گسکت به سه عامل اصلی وابسته است: انتخاب گسکت مناسب، طراحی صحیح اتصال و نصب اصولی. رعایت این موارد به افزایش قابلیت اطمینان اتصالات فلنجی و کاهش احتمال نشتی در تجهیزات صنعتی کمک می‌کند.

خرید و استعلام قیمت گسکت صنعتی از آتبین ایستا

برای خرید گسکت صنعتی، انتخاب محصول متناسب با مشخصات فنی اتصال و شرایط کاری تجهیزات اهمیت زیادی دارد. گسکت‌ها از نظر جنس، ساختار، ابعاد و کاربرد با یکدیگر متفاوت‌اند و انتخاب نادرست آن‌ها می‌تواند باعث کاهش کیفیت آب‌بندی و افزایش احتمال نشتی شود.

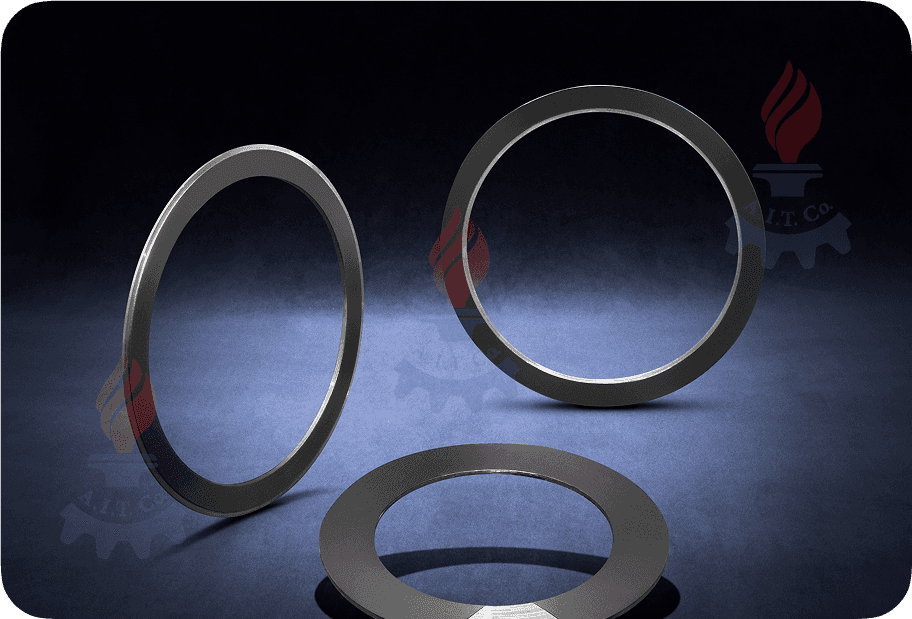

در آتبین ایستا می‌توانید انواع گسکت صنعتی از جمله گسکت اسپیرال وند، رینگ جوینت (RTJ)، کمپروفایل، متال جکت و گسکت موج‌دار را بررسی کرده و برای انتخاب محصول متناسب با نیاز صنعتی خود، استعلام بگیرید.

چه عواملی بر قیمت گسکت صنعتی تأثیر می‌گذارند؟

قیمت گسکت صنعتی به مشخصات فنی و شرایط سفارش بستگی دارد. مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• نوع گسکت: اسپیرال وند، رینگ جوینت، کمپروفایل، متال جکت و سایر مدل‌ها
• جنس متریال: نوع فلز، مواد پرکننده و لایه‌های آب‌بند
• ابعاد و ضخامت: قطر داخلی و خارجی، ضخامت و مشخصات هندسی
• استاندارد و کلاس فشاری: الزامات طراحی و مشخصات اتصال فلنجی
• تعداد سفارش: تیراژ و شرایط تولید یا تأمین محصول
• الزامات فنی خاص: شرایط دمایی، خورندگی سیال و نیازهای اختصاصی پروژه

به همین دلیل، برای تعیین قیمت دقیق گسکت، بررسی مشخصات فنی محصول و شرایط سفارش ضروری است.

برای استعلام گسکت چه اطلاعاتی لازم است؟

برای انتخاب و استعلام گسکت مناسب، بهتر است اطلاعات زیر مشخص باشند:

1. نوع گسکت موردنیاز
2. سایز اسمی و کلاس فشاری فلنج
3. استاندارد و نوع سطح آب‌بندی فلنج
4. جنس گسکت یا متریال موردنظر
5. نوع سیال و دما و فشار طراحی یا کاری
6. تعداد موردنیاز و الزامات فنی پروژه

در صورت مشخص نبودن نوع گسکت، ارائه اطلاعات فنی اتصال و شرایط سرویس می‌تواند به بررسی گزینه‌های مناسب کمک کند.

برای بررسی انواع گسکت صنعتی و دریافت اطلاعات بیشتر درباره محصولات، می‌توانید از طریق راه‌های ارتباطی آتبین ایستا درخواست استعلام خود را ثبت کنید.
