مفهوم حفاظت کاتدیک
حفاظت کاتدیک روشی است که در آن فلز مورد نظر بهعنوان کاتد یک سلول الکتروشیمیایی عمل میکند. با این کار، واکنشهای خوردگی در سطح فلز کاهش یافته یا متوقف میشوند. این روش بهویژه برای سازههای مدفون در خاک یا غوطهور در آب مانند خطوط لوله، مخازن و سازههای دریایی کاربرد دارد.
تاریخچه و اهمیت اقتصادی حفاظت کاتدیک
ایده حفاظت کاتدیک نخستین بار در قرن نوزدهم توسط مهندس بریتانیایی "سر هامفری دیوی" مطرح شد. او با استفاده از آندهای فداشونده توانست خوردگی کشتیهای فلزی را کاهش دهد. از آن زمان تاکنون، حفاظت کاتدیک به یکی از مهمترین روشهای کنترل خوردگی در جهان تبدیل شده است. امروزه این فناوری نه تنها در صنایع نفت و گاز بلکه در زیرساختهای شهری مانند خطوط انتقال آب و پلها نیز به کار گرفته میشود و میلیاردها دلار صرفهجویی اقتصادی ایجاد میکند.
دستهبندی اصلی حفاظت کاتدیک
1. حفاظت کاتدیک با آند فداشونده (Sacrificial Anode Cathodic Protection – SACP)
در این روش، فلز مورد نظر به یک فلز فعالتر مانند روی، آلومینیوم یا منیزیم متصل میشود.
ویژگیها:
- ساده و کمهزینه
- نیاز به نگهداری کم
- مناسب برای سازههای کوچک یا محیطهای با مقاومت الکتریکی پایین (مانند آب دریا)
کاربردها:
- کشتیها و قایقها
- خطوط لوله کوتاه
- مخازن کوچک

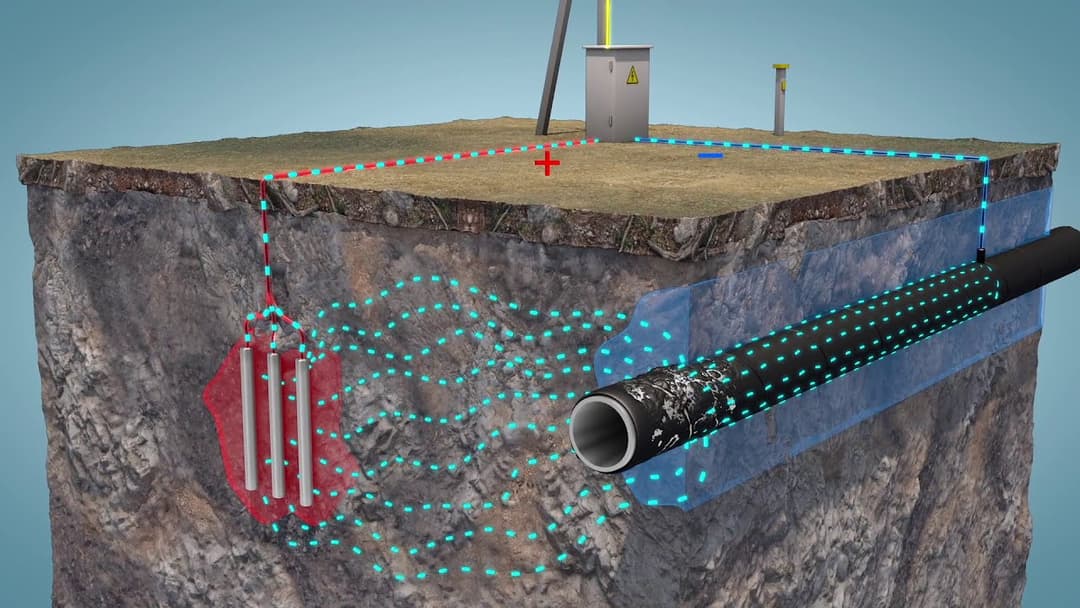

2. حفاظت کاتدیک با تزریق جریان (Impressed Current Cathodic Protection – ICCP)
در این روش از یک منبع جریان خارجی برای اعمال جریان به فلز استفاده میشود.
ویژگیها:
- قابلیت کنترل دقیق جریان
- مناسب برای سازههای بزرگ مانند خطوط لوله و مخازن ذخیرهسازی
- نیازمند تجهیزات پیشرفته و نگهداری بیشتر
کاربردها:
- خطوط لوله طولانی نفت و گاز
- مخازن ذخیرهسازی بزرگ
- اسکلهها و سکوهای دریایی
دستهبندی بر اساس کاربرد
حفاظت کاتدیک در خطوط لوله
- جلوگیری از نشت و خوردگی داخلی و خارجی
- افزایش عمر مفید خطوط انتقال نفت و گاز
حفاظت کاتدیک در سازههای دریایی
- استفاده در کشتیها، اسکلهها و سکوهای نفتی
- مقابله با خوردگی ناشی از آب شور
حفاظت کاتدیک در مخازن و تجهیزات صنعتی
- جلوگیری از خوردگی در مخازن ذخیرهسازی زیرزمینی و روزمینی
- کاربرد در پالایشگاهها و صنایع شیمیایی
اجزای سیستم حفاظت کاتدیک
آندها
- آندهای فداشونده (روی، آلومینیوم، منیزیم)
- آندهای غیرمصرفی در سیستم ICCP (تیتانیوم پوششدار)
منبع جریان
- رکتیفایرها برای تبدیل جریان متناوب به جریان مستقیم در ICCP
کابلها و اتصالات
- انتقال جریان از منبع به آندها و سازه
تجهیزات پایش
- نیمسلولهای مرجع برای اندازهگیری پتانسیل
- سیستمهای مانیتورینگ آنلاین
مزایا و محدودیتها
مزایا
- افزایش عمر تجهیزات
- کاهش هزینههای تعمیر و نگهداری
- جلوگیری از نشت و آلودگی محیطی
- افزایش ایمنی در صنایع حساس
محدودیتها
- نیاز به طراحی دقیق
- هزینه اولیه بالا در ICCP
- نیاز به پایش و نگهداری منظم
چالشها و مشکلات رایج در اجرای حفاظت کاتدیک
با وجود مزایای فراوان، اجرای حفاظت کاتدیک با چالشهایی همراه است. یکی از مشکلات رایج، انتخاب نادرست نوع آند یا منبع جریان متناسب با شرایط محیطی است. همچنین در سیستمهای ICCP، خرابی رکتیفایر یا کابلها میتواند عملکرد کل سیستم را مختل کند. در محیطهای دریایی نیز رسوبات و آلودگی سطح آندها باعث کاهش راندمان میشود. بنابراین طراحی دقیق، انتخاب تجهیزات مناسب و پایش مستمر از الزامات حیاتی برای موفقیت این روش هستند.
آینده و نوآوری در حفاظت کاتدیک
آینده حفاظت کاتدیک با ورود فناوریهای دیجیتال و هوش مصنوعی روشنتر از همیشه است. سیستمهای پایش آنلاین و حسگرهای هوشمند میتوانند وضعیت خوردگی و عملکرد آندها را بهصورت لحظهای گزارش دهند. همچنین استفاده از مواد نوین مانند آندهای پوششدار با طول عمر بیشتر و مقاومت بالاتر، هزینههای نگهداری را کاهش خواهد داد. ترکیب حفاظت کاتدیک با سایر روشهای ضدخوردگی مانند پوششهای پیشرفته، راهکاری جامع برای افزایش عمر سازهها در صنایع حساس خواهد بود.
خلاصه نکات کلیدی
- حفاظت کاتدیک روشی مؤثر برای جلوگیری از خوردگی فلزات است.
- دو دسته اصلی دارد: SACP (آند فداشونده) و ICCP (تزریق جریان).
- کاربردها شامل خطوط لوله، مخازن، کشتیها و سازههای دریایی است.
- مزایا: افزایش عمر تجهیزات، کاهش هزینهها، ارتقاء ایمنی.
- محدودیتها: هزینه اولیه بالا و نیاز به پایش منظم.
