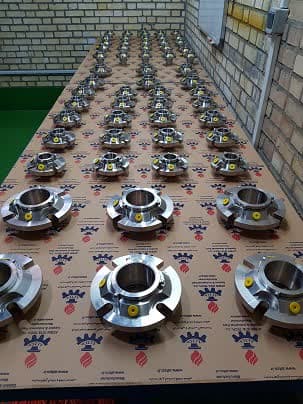

مکانیکال سیل (MECHANICAL SEAL)
ساختار محصول
مکانیکال سیل (Mechanical Seal) یا آب‌بند مکانیکی یکی از مهم‌ترین اجزای سیستم‌های آب‌بندی تجهیزات دوار صنعتی است که وظیفه کنترل نشتی سیالات را در محل عبور شفت از محفظه تجهیز بر عهده دارد. عملکرد صحیح مکانیکال سیل نقش مؤثری در افزایش قابلیت اطمینان تجهیزات (Reliability)، کاهش توقفات ناخواسته و بهبود ایمنی فرآیندهای صنعتی ایفا می‌کند.
شرکت فنی و مهندسی آتبین ایستا با تکیه بر دانش تخصصی طراحی و ساخت سیستم‌های آب‌بندی، انواع مکانیکال سیل صنعتی را برای پمپ‌ها، کمپرسورها، میکسرها و سایر تجهیزات دوار طراحی و تولید می‌کند.
این محصولات با توجه به شرایط عملیاتی، مشخصات سیال، فشار، دما و الزامات فنی پروژه انتخاب شده و در صورت کاربرد، مطابق الزامات استانداردهایی مانند API 682 و API 610 طراحی و ارزیابی می‌شوند.
مکانیکال سیل چیست و چه کاربردی دارد؟
مکانیکال سیل یک سیستم آب‌بندی مکانیکی است که برای جلوگیری یا به حداقل رساندن نشتی سیال در تجهیزات دارای شفت دوار مورد استفاده قرار می‌گیرد.
در تجهیزاتی مانند پمپ‌های سانتریفیوژ، شفت دوار از محفظه ثابت پمپ عبور می‌کند. این محل به یک سیستم آب‌بندی نیاز دارد تا سیال تحت فشار از داخل محفظه به محیط بیرون نشت نکند.
مکانیکال سیل با استفاده از دو سطح آب‌بندی دقیق، شامل سطح دوار (Rotary Face) و سطح ثابت (Stationary Face)، نشتی سیال را کنترل می‌کند.
وجود یک فیلم بسیار نازک سیال میان سطوح آب‌بندی به روانکاری و دفع حرارت کمک می‌کند. کیفیت این فیلم، جنس سطوح، میزان فشار تماس و شرایط عملیاتی از عوامل اصلی مؤثر بر عملکرد سیل هستند.
استفاده از مکانیکال سیل مناسب می‌تواند مزایای زیر را به همراه داشته باشد:
- کاهش نشتی سیالات فرآیندی
- افزایش ایمنی تجهیزات و محیط کار
- کاهش اتلاف سیالات ارزشمند
- کاهش هزینه‌های تعمیر و نگهداری
- افزایش قابلیت اطمینان تجهیزات دوار
- کاهش توقفات ناخواسته خطوط تولید
- بهبود عملکرد تجهیزات در شرایط عملیاتی مختلف

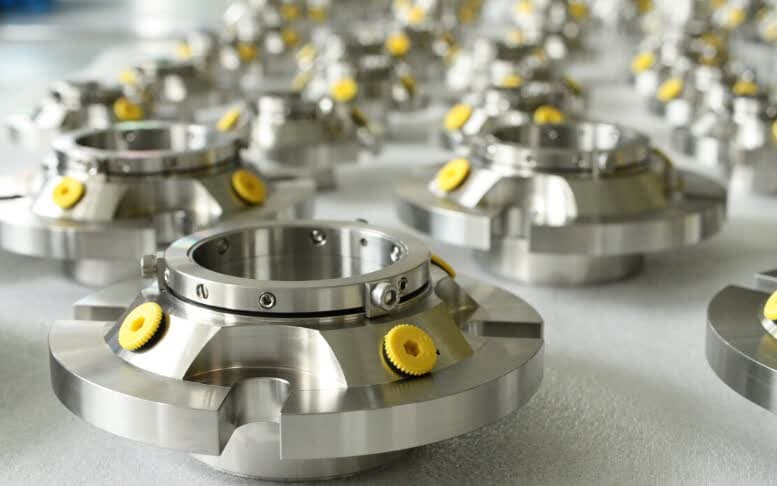

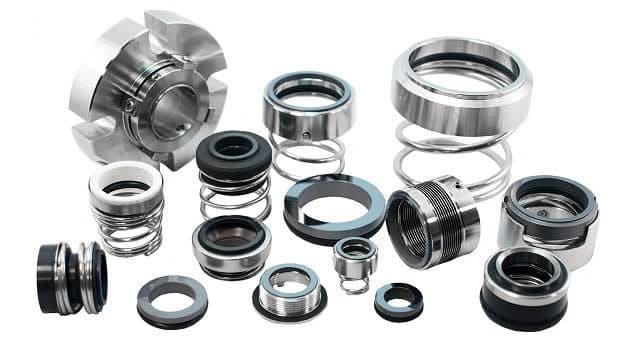

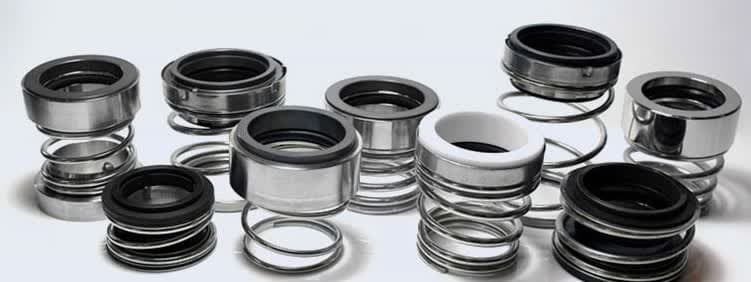

انواع مکانیکال سیل صنعتی
مکانیکال سیل‌ها بر اساس نوع طراحی، نحوه آب‌بندی، آرایش سطوح و شرایط عملیاتی در گروه‌های مختلفی طبقه‌بندی می‌شوند.
یکی از مهم‌ترین دسته‌بندی‌های مکانیکال سیل، تقسیم آن‌ها به دو نوع بالانس (Balanced) و آنبالانس (Unbalanced) است.
مکانیکال سیل بالانس (Balanced Mechanical Seal)
سیل بالانس نوعی مکانیکال سیل است که در طراحی آن، نیروی هیدرولیکی واردشده بر سطوح آب‌بندی کاهش داده می‌شود.
در زمان عملکرد پمپ، فشار سیال فرآیندی نیرویی به سطوح آب‌بندی وارد می‌کند. اگر این نیرو بیش از مقدار مناسب باشد، ممکن است اصطکاک، تولید حرارت و سایش سطوح افزایش یابد.
در طراحی مکانیکال سیل بالانس، قطرها و سطوح مؤثر هیدرولیکی به‌گونه‌ای انتخاب می‌شوند که نیروی بسته‌شدن سطوح کنترل شود.
این ویژگی می‌تواند شرایط مناسب‌تری برای روانکاری ایجاد کند و عملکرد سیل را در برخی سرویس‌های صنعتی با فشار بالاتر بهبود دهد.
مکانیکال سیل بالانس چگونه کار می‌کند؟
عملکرد Balanced Mechanical Seal بر اساس کنترل نیروهای هیدرولیکی وارد بر سطوح آب‌بندی است.
در این طراحی، نسبت سطح مؤثر تحت فشار به سطح تماس آب‌بندی به‌گونه‌ای تنظیم می‌شود که بار هیدرولیکی وارد بر Seal Faces کاهش پیدا کند.
کاهش این بار می‌تواند به موارد زیر کمک کند:
- کاهش فشار تماس میان سطوح آب‌بندی
- کاهش اصطکاک و حرارت
- بهبود شرایط تشکیل فیلم روانکار
- کاهش نرخ سایش سطوح
- افزایش پایداری عملکرد سیل
- افزایش طول عمر در شرایط طراحی و بهره‌برداری مناسب
البته میزان بالانس باید متناسب با فشار، نوع سیال، سرعت شفت و شرایط فرآیندی انتخاب شود؛ زیرا کاهش بیش از اندازه نیروی بسته‌شدن نیز می‌تواند عملکرد آب‌بندی را تحت تأثیر قرار دهد.
مکانیکال سیل آنبالانس (Unbalanced Mechanical Seal)
مکانیکال سیل آنبالانس نوع دیگری از طراحی آب‌بند مکانیکی است که در آن، نیروی هیدرولیکی بیشتری نسبت به طراحی بالانس بر سطوح آب‌بندی اعمال می‌شود.
این نوع مکانیکال سیل معمولاً در برخی کاربردهای عمومی و سرویس‌هایی با فشار پایین‌تر مورد استفاده قرار می‌گیرد.
طراحی آنبالانس می‌تواند از نظر ساختار ساده‌تر باشد، اما افزایش فشار فرآیند ممکن است باعث افزایش بار تماس، اصطکاک و حرارت روی سطوح آب‌بندی شود.
انتخاب سیل آنبالانس باید بر اساس محدوده مجاز فشار، نوع سیال و مشخصات فنی سازنده انجام شود.
تفاوت مکانیکال سیل بالانس و آنبالانس
تفاوت اصلی مکانیکال سیل بالانس و آنبالانس به نحوه توزیع نیروهای هیدرولیکی و میزان بار واردشده بر سطوح آب‌بندی مربوط می‌شود.
در طراحی بالانس، نیروی هیدرولیکی مؤثر کاهش داده می‌شود و این موضوع می‌تواند استفاده از سیل را در برخی شرایط عملیاتی سخت‌تر امکان‌پذیر کند.
در مقابل، طراحی آنبالانس معمولاً برای سرویس‌هایی مناسب است که فشار و شرایط کاری در محدوده قابل قبول آن قرار دارند.
مهم‌ترین تفاوت‌های این دو نوع مکانیکال سیل عبارت‌اند از:
- نیروی هیدرولیکی: در سیل بالانس، بار هیدرولیکی وارد بر سطوح کاهش داده می‌شود.
- اصطکاک: در شرایط یکسان، طراحی بالانس می‌تواند اصطکاک کمتری ایجاد کند.
- تولید حرارت: کاهش بار تماس می‌تواند به کاهش حرارت تولیدشده کمک کند.
- محدوده فشار: سیل‌های بالانس در بسیاری از کاربردهای دارای فشار بالاتر استفاده می‌شوند.
- طراحی: انتخاب هندسه و نسبت بالانس در سیل بالانس اهمیت بیشتری دارد.
- کاربرد: هر دو نوع بر اساس شرایط واقعی فرآیند و مشخصات تجهیز انتخاب می‌شوند.
بنابراین، نمی‌توان یکی از این دو طراحی را برای تمام تجهیزات مناسب دانست. انتخاب صحیح باید بر اساس داده‌های عملیاتی و محاسبات مهندسی انجام شود.
اجزای اصلی مکانیکال سیل
مکانیکال سیل از مجموعه‌ای از قطعات دقیق مکانیکی تشکیل شده است که هرکدام نقش مشخصی در عملکرد سیستم آب‌بندی دارند.
سطح دوار (Rotary Face)
سطح دوار همراه با شفت تجهیز حرکت می‌کند و یکی از دو سطح اصلی آب‌بندی را تشکیل می‌دهد.
سطح ثابت (Stationary Face)
سطح ثابت در مجموعه گلند یا محفظه سیل قرار می‌گیرد و در مقابل سطح دوار عمل آب‌بندی را انجام می‌دهد.
فنر یا مجموعه فنرها (Springs)
فنرها نیروی مکانیکی لازم برای حفظ تماس مناسب میان سطوح آب‌بندی را فراهم می‌کنند.
آب‌بند ثانویه (Secondary Seal)
قطعاتی مانند O-Ring و سایر آب‌بندهای ثانویه برای کنترل نشتی از مسیرهای غیر از سطوح اصلی آب‌بندی استفاده می‌شوند.
اسلیو (Sleeve)
اسلیو در بسیاری از طراحی‌ها روی شفت نصب می‌شود و می‌تواند از شفت محافظت کرده و محل نصب اجزای سیل را فراهم کند.
گلند (Gland Plate)
گلند مجموعه مکانیکال سیل را به محفظه تجهیز متصل می‌کند و بسته به طراحی، محل اتصال سیستم‌های کمکی آب‌بندی نیز خواهد بود.
اجزای نگهدارنده و انتقال گشتاور
این قطعات وظیفه تثبیت مجموعه، انتقال حرکت و حفظ موقعیت صحیح اجزای مکانیکال سیل را بر عهده دارند.
متریال‌های مورد استفاده در مکانیکال سیل
انتخاب متریال مکانیکال سیل یکی از مهم‌ترین مراحل طراحی و تولید این محصول است.
جنس سطوح آب‌بندی، قطعات فلزی و آب‌بندهای ثانویه باید با توجه به نوع سیال، فشار، دما، سرعت دوران، میزان خورندگی و شرایط عملیاتی انتخاب شود.
کربن (Carbon)
کربن یکی از متریال‌های متداول سطوح آب‌بندی است که در گریدهای مختلف و در ترکیب با سطوح سخت‌تر مورد استفاده قرار می‌گیرد.
سیلیکون کارباید (Silicon Carbide)
سیلیکون کارباید به دلیل سختی بالا، مقاومت سایشی مناسب و ویژگی‌های مطلوب در بسیاری از کاربردهای صنعتی استفاده می‌شود.
تنگستن کارباید (Tungsten Carbide)
تنگستن کارباید در کاربردهایی که مقاومت مکانیکی و سایشی اهمیت زیادی دارد، یکی از گزینه‌های مورد استفاده در سطوح مکانیکال سیل است.
متریال آب‌بندهای ثانویه
با توجه به شرایط عملیاتی، از انواع الاستومرها و متریال‌های مقاوم شیمیایی مانند FKM، EPDM و FFKM استفاده می‌شود.
متریال قطعات فلزی
برای ساخت اجزای فلزی مکانیکال سیل می‌توان از فولادهای زنگ‌نزن، آلیاژهای مقاوم به خوردگی، تیتانیوم و سوپرآلیاژها استفاده کرد.
شرکت آتبین ایستا با توجه به شرایط فرآیندی، متریال مناسب هر بخش را در مرحله طراحی و انتخاب محصول بررسی می‌کند.
مراحل طراحی و تولید مکانیکال سیل در آتبین ایستا
طراحی و تولید مکانیکال سیل صنعتی نیازمند دانش تخصصی در زمینه مهندسی مکانیک، رفتار سیالات، انتخاب متریال، تحلیل شرایط عملیاتی و ساخت قطعات دقیق است.
فرآیند طراحی و تولید مکانیکال سیل در آتبین ایستا بر اساس مشخصات فنی تجهیز و نیازهای پروژه انجام می‌شود.
بررسی شرایط عملیاتی
در نخستین مرحله، اطلاعات فنی تجهیز شامل فشار، دما، سرعت شفت، نوع سیال و شرایط بهره‌برداری بررسی می‌شود.
انتخاب نوع و آرایش مکانیکال سیل
بر اساس اطلاعات فرآیندی، نوع طراحی، بالانس یا آنبالانس بودن، آرایش Single یا Dual و سایر ویژگی‌های فنی مشخص می‌شود.
طراحی مهندسی
پس از انتخاب ساختار مناسب، طراحی قطعات و تهیه نقشه‌های مهندسی و ساخت (Shop Drawing) انجام می‌شود.
انتخاب و تأمین متریال
متریال سطوح آب‌بندی، قطعات فلزی و آب‌بندهای ثانویه با توجه به مشخصات فنی انتخاب و تأمین می‌شود.
ساخت قطعات
فرآیند ساخت می‌تواند شامل ماشین‌کاری دقیق، سنگ‌زنی، لپینگ (Lapping) و سایر عملیات مورد نیاز برای دستیابی به ابعاد و کیفیت سطح مناسب باشد.
کنترل کیفیت و تست
قطعات ساخته‌شده بر اساس الزامات فنی و برنامه‌های کنترل کیفیت مورد بررسی قرار می‌گیرند.
بسته به نوع مکانیکال سیل و الزامات پروژه، آزمون‌های مرتبط با عملکرد و نشتی نیز انجام می‌شود.
استاندارد API 682 در طراحی مکانیکال سیل
استاندارد API 682 یکی از مراجع مهم در انتخاب و طراحی سیستم‌های آب‌بندی شفت برای پمپ‌های سانتریفیوژ و روتاری در صنایع نفت، گاز و پتروشیمی است.
این استاندارد الزامات و راهنمایی‌هایی در زمینه انتخاب نوع سیل، آرایش آب‌بندی، متریال، سیستم‌های کمکی، آزمون‌ها و مستندات فنی ارائه می‌کند.
در پروژه‌هایی که استفاده از API 682 الزامی است، طراحی و انتخاب مکانیکال سیل باید با توجه به الزامات و محدوده کاربرد این استاندارد انجام شود.
همچنین سیستم‌های کمکی مکانیکال سیل شامل انواع API Plans می‌توانند برای خنک‌کاری، فلاشینگ، کنترل فشار و تأمین سیالات بافر یا باریر مورد استفاده قرار گیرند.
برای آشنایی با این تجهیزات می‌توانید صفحه API Plans & Seal Gas Panels آتبین ایستا را مشاهده کنید.
کاربرد مکانیکال سیل در صنایع مختلف
مکانیکال سیل‌ها در طیف گسترده‌ای از تجهیزات و فرآیندهای صنعتی استفاده می‌شوند.
مهم‌ترین حوزه‌های کاربرد عبارت‌اند از:
- صنایع نفت و گاز: آب‌بندی پمپ‌های انتقال نفت، میعانات و سایر سیالات فرآیندی
- پالایشگاه‌ها: کنترل نشتی در پمپ‌ها و تجهیزات دوار واحدهای پالایشی
- صنایع پتروشیمی: آب‌بندی تجهیزات انتقال و گردش سیالات شیمیایی
- نیروگاه‌ها: استفاده در پمپ‌های آب تغذیه، سیستم‌های خنک‌کاری و سایر تجهیزات مرتبط
- صنایع شیمیایی: کنترل نشتی سیالات خورنده و حساس
- صنایع فولاد و معدنی: استفاده در پمپ‌ها و تجهیزات انتقال سیال
- صنایع غذایی و دارویی: استفاده از طراحی‌ها و متریال‌های متناسب با الزامات بهداشتی فرآیند
- تجهیزات دوار صنعتی: استفاده در پمپ‌ها، میکسرها و سایر ماشین‌آلات دارای شفت دوار
انتخاب نوع مکانیکال سیل در هر صنعت باید متناسب با شرایط واقعی تجهیز و الزامات بهره‌برداری انجام شود.
چگونه مکانیکال سیل مناسب انتخاب کنیم؟
انتخاب مکانیکال سیل مناسب تنها بر اساس قطر شفت یا نوع پمپ انجام نمی‌شود.
برای دستیابی به عملکرد قابل اطمینان، مجموعه‌ای از پارامترهای فنی باید به‌صورت هم‌زمان بررسی شوند.
مهم‌ترین اطلاعات مورد نیاز عبارت‌اند از:
- نوع و مدل پمپ یا تجهیز دوار
- قطر شفت یا اسلیو
- فشار کاری و حداکثر فشار محفظه سیل
- دمای نرمال و حداکثر دمای عملیاتی
- نوع و مشخصات شیمیایی سیال
- ویسکوزیته و ویژگی‌های روانکاری سیال
- میزان خورندگی و وجود ذرات جامد
- سرعت دوران شفت (RPM)
- شرایط راه‌اندازی و توقف تجهیز
- نوع آرایش مکانیکال سیل
- الزامات ایمنی و زیست‌محیطی
- سیستم‌های کمکی آب‌بندی مورد نیاز
در برخی کاربردها، استفاده از مکانیکال سیل بالانس مناسب‌تر است؛ در حالی که در سرویس‌های دیگر، طراحی آنبالانس یا سایر آرایش‌های آب‌بندی می‌تواند پاسخگوی نیاز تجهیز باشد.
خدمات مهندسی و پشتیبانی مکانیکال سیل
شرکت آتبین ایستا علاوه بر طراحی و تولید مکانیکال سیل، خدمات فنی و مهندسی مرتبط با سیستم‌های آب‌بندی تجهیزات دوار را ارائه می‌کند.
این خدمات شامل موارد زیر است:
طراحی و ساخت مکانیکال سیل سفارشی
طراحی مکانیکال سیل متناسب با مشخصات فرآیندی و شرایط عملیاتی تجهیزات، با استفاده از اطلاعات فنی و نقشه‌های مربوطه انجام می‌شود.
ساخت و تأمین قطعات یدکی
ساخت و تأمین قطعات مکانیکال سیل بر اساس نقشه‌های فنی، کد قطعات یا اطلاعات مهندسی قابل انجام است.
مهندسی معکوس مکانیکال سیل
در مواردی که نقشه یا اطلاعات کامل سازنده اصلی در دسترس نباشد، بررسی قطعات و تهیه مدارک مهندسی مورد نیاز برای ساخت یا جایگزینی انجام می‌شود.
ارتقای سیستم‌های آب‌بندی موجود
در تجهیزاتی که مکانیکال سیل موجود عملکرد مطلوبی ندارد، شرایط عملیاتی و علل خرابی بررسی شده و راهکارهای اصلاحی متناسب با تجهیز ارائه می‌شود.
جایگزینی سیستم‌های آب‌بندی قدیمی
در برخی تجهیزات صنعتی، امکان بررسی و جایگزینی سیستم‌های پکینگی یا آب‌بندی قدیمی با مکانیکال سیل مناسب وجود دارد.
خدمات نصب و راه‌اندازی
بر اساس نیاز پروژه، خدمات فنی مرتبط با نصب، راه‌اندازی و بررسی عملکرد سیستم‌های آب‌بندی ارائه می‌شود.
قیمت مکانیکال سیل صنعتی
قیمت مکانیکال سیل به مشخصات فنی، نوع طراحی، متریال و شرایط عملیاتی تجهیز بستگی دارد.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- قطر شفت و سایز مکانیکال سیل
- نوع بالانس یا آنبالانس
- نوع آرایش Single یا Dual
- طراحی کارتریجی (Cartridge) یا قطعه‌ای (Component)
- متریال سطوح آب‌بندی
- جنس آب‌بندهای ثانویه
- متریال قطعات فلزی
- فشار و دمای طراحی
- پیچیدگی ساخت و تلرانس‌های مورد نیاز
- نیاز به طراحی سفارشی
- تعداد سفارش
- الزامات تست و مستندسازی
به همین دلیل، استعلام قیمت مکانیکال سیل باید بر اساس مشخصات واقعی تجهیز انجام شود تا امکان ارائه پیشنهاد فنی و تجاری متناسب با نیاز پروژه فراهم گردد.

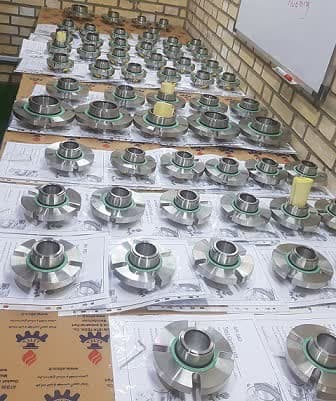

خرید مکانیکال سیل از آتبین ایستا
شرکت فنی و مهندسی آتبین ایستا در زمینه طراحی، ساخت و تأمین سیستم‌های آب‌بندی تجهیزات دوار صنعتی فعالیت می‌کند و انواع مکانیکال سیل را برای کاربردهای مختلف در صنایع نفت، گاز، پالایش، پتروشیمی و نیروگاهی ارائه می‌دهد.
توانمندی‌های فنی شرکت شامل انتخاب طراحی مناسب، ساخت قطعات دقیق، بررسی شرایط عملیاتی، مهندسی معکوس و ارائه خدمات پشتیبانی فنی است.
برای خرید مکانیکال سیل، استعلام قیمت سیل بالانس و آنبالانس یا سفارش طراحی و ساخت مکانیکال سیل صنعتی، می‌توانید مشخصات فنی پمپ، اطلاعات فرآیندی و مدارک موجود را در اختیار کارشناسان آتبین ایستا قرار دهید تا گزینه مناسب بررسی و پیشنهاد شود.
