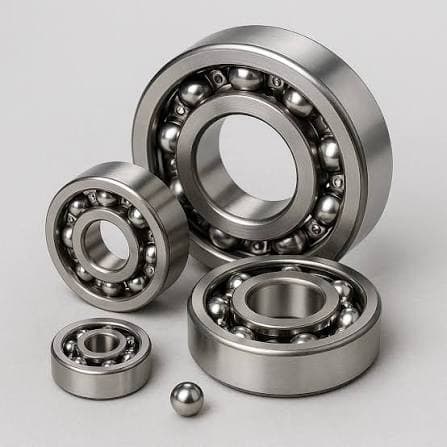

بلبرینگ صنعتی (Ball Bearing)

بلبرینگ (Ball Bearing) چیست؟

بلبرینگ نوعی یاتاقان غلتشی است که در آن تعدادی ساچمه میان رینگ داخلی و خارجی قرار می‌گیرند. حرکت این ساچمه‌ها باعث کاهش اصطکاک میان شفت دوار و بخش ثابت تجهیز شده و امکان حرکت روان‌تر و کنترل‌شده‌تر مجموعه را فراهم می‌کند.

بلبرینگ‌ها یکی از قطعات اساسی در بسیاری از ماشین‌آلات صنعتی هستند و در تجهیزاتی مانند پمپ‌ها، الکتروموتورها، فن‌ها، گیربکس‌ها، کمپرسورها و انواع سیستم‌های دوار استفاده می‌شوند.

انتخاب بلبرینگ مناسب مستقیماً به شرایط کاری تجهیز وابسته است. یک Ball Bearing که برای سرعت بالا و بار متوسط طراحی شده، الزاماً برای تجهیزی با بار سنگین یا شرایط محیطی آلوده گزینه مناسبی نیست.

برای آشنایی با سایر تجهیزات مرتبط با ماشین‌آلات دوار می‌توانید بخش توربوماشینری آتبین ایستا را نیز بررسی کنید.

بلبرینگ چگونه کار می‌کند؟

در یک سیستم دوار، تماس مستقیم شفت و محل قرارگیری آن می‌تواند اصطکاک، حرارت و سایش زیادی ایجاد کند.

بلبرینگ با قرار دادن ساچمه‌های غلتشی میان رینگ داخلی و خارجی، تماس لغزشی را تا حد زیادی به حرکت غلتشی تبدیل می‌کند. در نتیجه حرکت شفت روان‌تر شده و اصطکاک کاهش پیدا می‌کند.

عملکرد صحیح بلبرینگ به مجموعه‌ای از عوامل وابسته است:

• انتخاب صحیح نوع بلبرینگ
• بار واردشده
• سرعت دوران
• روانکاری مناسب
• هم‌راستایی شفت
• کیفیت نصب
• دمای کاری
• میزان آلودگی محیط
• آب‌بندی مناسب

بی‌توجهی به هرکدام از این عوامل می‌تواند عمر مفید بیرینگ را کاهش دهد.

اجزای اصلی بلبرینگ

ساختار بسیاری از بلبرینگ‌های صنعتی از چند جزء اصلی تشکیل شده است.

رینگ داخلی

Inner Ring معمولاً روی شفت نصب می‌شود و مسیر حرکت بخشی از ساچمه‌ها را فراهم می‌کند.

رینگ خارجی

Outer Ring در هوزینگ یا محل نصب بلبرینگ قرار گرفته و مسیر غلتش خارجی ساچمه‌ها را تشکیل می‌دهد.

ساچمه‌ها

ساچمه‌ها عناصر غلتشی بلبرینگ هستند و نقش اصلی را در کاهش اصطکاک میان اجزای متحرک ایفا می‌کنند.

قفسه یا Cage

قفسه وظیفه نگه‌داشتن فاصله مناسب میان ساچمه‌ها و هدایت حرکت آن‌ها را بر عهده دارد.

سیل یا شیلد

برخی بلبرینگ‌ها دارای Shield یا Seal هستند که به حفظ روانکار و کاهش ورود آلودگی، گردوغبار یا رطوبت به داخل بلبرینگ کمک می‌کند.

انواع بلبرینگ صنعتی

بلبرینگ صنعتی در طراحی‌های مختلف تولید می‌شود و انتخاب هر مدل به نوع بار و شرایط عملکرد تجهیزات بستگی دارد.

بلبرینگ شیار عمیق

Deep Groove Ball Bearing یکی از پرکاربردترین انواع بلبرینگ است. ساختار شیار عمیق آن امکان تحمل بار شعاعی و همچنین مقداری بار محوری را فراهم می‌کند.

این مدل به دلیل ساختار نسبتاً ساده، اصطکاک کم و قابلیت کار در سرعت‌های بالا در طیف گسترده‌ای از ماشین‌آلات مورد استفاده قرار می‌گیرد.

بلبرینگ تماس زاویه‌ای

در Angular Contact Ball Bearing مسیرهای غلتش رینگ داخلی و خارجی نسبت به یکدیگر جابه‌جایی محوری دارند.

این ساختار باعث می‌شود بلبرینگ بتواند ترکیبی از بارهای شعاعی و محوری را تحمل کند. بلبرینگ تماس زاویه‌ای در تجهیزاتی که سرعت و دقت اهمیت دارند نیز کاربرد زیادی دارد.

بلبرینگ خودتنظیم

Self-Aligning Ball Bearing برای شرایطی طراحی شده است که احتمال مقدار مشخصی ناهم‌راستایی میان شفت و هوزینگ وجود دارد.

ساختار مسیر غلتش کروی در رینگ خارجی به مجموعه داخلی اجازه می‌دهد تا مقدار محدودی از خطای هم‌راستایی را جبران کند.

بلبرینگ کف گرد

Thrust Ball Bearing عمدتاً برای تحمل بارهای محوری طراحی می‌شود. این بلبرینگ با توجه به ساختار خود برای کاربردهایی استفاده می‌شود که نیروی اصلی در امتداد محور شفت وارد می‌شود.

تفاوت بلبرینگ و رولبرینگ چیست؟

هر دو محصول در خانواده Rolling Bearing قرار می‌گیرند، اما نوع عنصر غلتشی آن‌ها متفاوت است.

در بلبرینگ از ساچمه استفاده می‌شود، در حالی که در رولبرینگ عناصر غلتشی می‌توانند به شکل استوانه‌ای، مخروطی، سوزنی یا بشکه‌ای باشند.

به‌طور کلی Ball Bearing به دلیل سطح تماس کوچک‌تر، اصطکاک کمتری دارد و می‌تواند برای سرعت‌های بالا مناسب باشد. در مقابل، برخی رولبرینگ‌ها به دلیل سطح تماس بیشتر برای تحمل بارهای بالاتر طراحی می‌شوند.

البته انتخاب بین بلبرینگ و رولبرینگ باید بر اساس محاسبات بار، سرعت، فضای نصب و شرایط واقعی تجهیز انجام شود.

کاربرد بلبرینگ در ماشین‌آلات صنعتی

بلبرینگ یکی از قطعات پایه بسیاری از تجهیزات دوار است.

از مهم‌ترین کاربردهای Ball Bearing صنعتی می‌توان به موارد زیر اشاره کرد:

• پمپ‌های صنعتی
• الکتروموتورها
• کمپرسورها
• فن‌ها و بلوئرها
• گیربکس‌ها
• ماشین‌آلات تولید
• نوار نقاله‌ها
• تجهیزات انتقال قدرت
• توربین‌ها
• ماشین‌ابزارها
• تجهیزات پالایشگاهی
• صنایع پتروشیمی
• نیروگاه‌ها
• صنایع فولاد
• صنایع نفت و گاز

در سیستم‌های انتقال قدرت، بلبرینگ در کنار تجهیزاتی مانند کوپلینگ صنعتی نقش مهمی در عملکرد صحیح مجموعه دوار دارد.

بار شعاعی و محوری در انتخاب بلبرینگ

یکی از مهم‌ترین معیارهای انتخاب بلبرینگ، جهت نیروی واردشده به آن است.

بار شعاعی

Radial Load نیرویی است که عمود بر محور شفت وارد می‌شود.

بسیاری از بلبرینگ‌های شیار عمیق توانایی مناسبی برای تحمل بارهای شعاعی دارند.

بار محوری

Axial Load یا Thrust Load در راستای محور شفت وارد می‌شود.

برای شرایطی که بار محوری قابل‌توجه است باید از بلبرینگی استفاده شود که طراحی آن امکان تحمل این نیرو را داشته باشد.

بار ترکیبی

در بسیاری از تجهیزات صنعتی، بلبرینگ به‌طور هم‌زمان تحت بار شعاعی و محوری قرار دارد.

در چنین شرایطی نوع بلبرینگ، زاویه تماس، سایز و Arrangement باید متناسب با نسبت بارهای واردشده انتخاب شود.

اهمیت سرعت دوران در انتخاب Ball Bearing

حداکثر سرعت مجاز یکی دیگر از مشخصات مهم بلبرینگ است.

با افزایش دور شفت، عواملی مانند اصطکاک، تولید حرارت، رفتار روانکار و نیروهای واردشده به اجزای بلبرینگ اهمیت بیشتری پیدا می‌کنند.

بنابراین صرفاً یکسان بودن قطر داخلی دو بلبرینگ به معنی قابل‌جایگزین بودن آن‌ها نیست.

هنگام انتخاب بلبرینگ برای تجهیزات دور بالا باید مشخصات فنی سازنده و محدودیت سرعت محصول بررسی شود.

اهمیت لقی داخلی بلبرینگ

Internal Clearance به میزان حرکت نسبی اجزای داخلی بلبرینگ پیش از نصب و تحت شرایط مشخص گفته می‌شود.

در بازار بیرینگ ممکن است با کلاس‌هایی مانند C2، Normal، C3، C4 و سایر لقی‌ها مواجه شوید.

انتخاب Clearance مناسب به عواملی مانند:

• دمای کاری
• نوع فیت شفت
• نوع فیت هوزینگ
• سرعت دوران
• اختلاف دمای رینگ‌ها

وابسته است.

برای مثال استفاده از C3 همیشه به معنی انتخاب بهتر نیست و لقی باید متناسب با شرایط تجهیز تعیین شود.

بلبرینگ باز، شیلددار و سیل‌دار چه تفاوتی دارند؟

بلبرینگ‌ها از نظر نوع محافظ نیز در مدل‌های مختلف عرضه می‌شوند.

بلبرینگ باز

در Open Bearing ساچمه‌ها و مسیرهای غلتش محافظ بسته‌ای ندارند. این ساختار امکان دسترسی آسان‌تر روانکار را فراهم می‌کند اما در برابر آلودگی محیط حساس‌تر است.

بلبرینگ شیلددار

بلبرینگ‌های دارای Metal Shield معمولاً با علامت‌هایی مانند Z یا ZZ شناخته می‌شوند. شیلد فلزی ورود بسیاری از آلاینده‌های درشت را محدود می‌کند.

بلبرینگ سیل‌دار

در مدل‌های Sealed از آب‌بند استفاده می‌شود که حفاظت بیشتری در برابر ورود آلودگی و خروج روانکار ایجاد می‌کند.

نوع Seal و کدگذاری آن بسته به سازنده می‌تواند متفاوت باشد؛ بنابراین هنگام سفارش باید کد دقیق محصول بررسی شود.

اهمیت روانکاری بلبرینگ

روانکاری مناسب یکی از عوامل کلیدی در عملکرد و طول عمر Ball Bearing است.

روانکار وظایفی مانند کاهش اصطکاک، کنترل سایش و کمک به مدیریت حرارت را انجام می‌دهد. در بسیاری از بلبرینگ‌ها از گریس و در برخی سیستم‌های صنعتی از روغن استفاده می‌شود.

نوع روانکار، مقدار آن و فواصل روانکاری مجدد باید بر اساس:

• سرعت دوران
• بار
• دمای کاری
• محیط
• نوع بلبرینگ
• دستورالعمل سازنده

تعیین شود.

روانکاری کم یا بیش از حد هر دو می‌توانند باعث ایجاد مشکل در عملکرد بلبرینگ شوند.

چه عواملی باعث خرابی بلبرینگ می‌شوند؟

خرابی بلبرینگ همیشه ناشی از کیفیت خود محصول نیست. عوامل نصب و بهره‌برداری نیز تأثیر بسیار زیادی دارند.

مهم‌ترین دلایل کاهش عمر بیرینگ می‌توانند شامل موارد زیر باشند:

• روانکاری نامناسب
• ورود گردوغبار و آلودگی
• نفوذ رطوبت
• نصب نادرست
• ناهم‌راستایی
• اعمال ضربه هنگام نصب
• بار بیش از ظرفیت
• سرعت نامناسب
• دمای بالا
• فیت نامناسب روی شفت یا هوزینگ
• ارتعاش بیش از حد
• خرابی سایر اجزای ماشین دوار

در صورت مشاهده صدا، ارتعاش یا افزایش غیرعادی دمای مجموعه، بهتر است وضعیت کلی ماشین بررسی شود. خدمات مرتبط با این تجهیزات را می‌توانید در بخش تعمیرات ماشین‌آلات دوار مشاهده کنید.

هنگام خرید بلبرینگ به چه نکاتی توجه کنیم؟

برای خرید بلبرینگ صنعتی بهتر است سفارش فقط بر اساس قطر داخلی انجام نشود.

مهم‌ترین مشخصاتی که باید بررسی شوند عبارت‌اند از:

کد فنی بلبرینگ

Part Number یا کد کامل بیرینگ یکی از مهم‌ترین اطلاعات مورد نیاز برای شناسایی محصول است.

پسوندهای کد نیز می‌توانند مشخص‌کننده ویژگی‌هایی مانند نوع Seal، Clearance، Cage یا طراحی داخلی باشند.

قطر داخلی

Bore Diameter باید متناسب با قطر شفت باشد.

قطر خارجی و عرض

Outer Diameter و Width نیز باید با فضای هوزینگ و طراحی تجهیز مطابقت داشته باشند.

نوع بار

مقدار و جهت بار شعاعی و محوری باید مشخص باشد.

سرعت دوران

سرعت شفت روی انتخاب نوع و مشخصات بلبرینگ تأثیر مستقیم دارد.

دمای کاری

دمای محیط و تجهیز بر روانکار، لقی و برخی متریال‌های بلبرینگ اثر می‌گذارد.

شرایط محیطی

وجود گردوغبار، آب، مواد شیمیایی یا سایر آلاینده‌ها روی انتخاب نوع Seal و طراحی بلبرینگ مؤثر است.

برند و اصالت محصول

در تجهیزات صنعتی حساس، کیفیت تولید و اصالت بیرینگ اهمیت زیادی دارد. استفاده از محصول نامعتبر می‌تواند علاوه بر خرابی بلبرینگ، به شفت، هوزینگ و سایر اجزای تجهیز نیز آسیب برساند.

نحوه خواندن کد بلبرینگ

بلبرینگ‌های صنعتی معمولاً با ترکیبی از اعداد و حروف شناسایی می‌شوند.

این کد می‌تواند اطلاعاتی درباره سری، ابعاد و برخی ویژگی‌های محصول ارائه کند. پسوندهای مختلف نیز ممکن است نشان‌دهنده مواردی مانند:

• نوع آب‌بند
• شیلد فلزی
• لقی داخلی
• نوع Cage
• دقت ساخت
• نوع روانکار
• شرایط خاص طراحی

باشند.

با این حال سیستم پسوندگذاری تمام برندها دقیقاً یکسان نیست. به همین دلیل برای شناسایی محصول باید کاتالوگ همان سازنده بررسی شود.

قیمت بلبرینگ صنعتی

قیمت بلبرینگ بر اساس عوامل مختلفی تعیین می‌شود و مقایسه صرف قیمت دو محصول بدون بررسی مشخصات فنی می‌تواند گمراه‌کننده باشد.

مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:

• نوع بلبرینگ
• سایز
• کد فنی
• ظرفیت بار
• کلاس لقی
• نوع Seal یا Shield
• دقت ساخت
• نوع Cage
• برند
• کشور سازنده
• مشخصات ویژه محصول
• مقدار سفارش
• شرایط بازار و واردات

برای دریافت قیمت دقیق بهتر است کد کامل بلبرینگ یا اطلاعات فنی تجهیز هنگام استعلام اعلام شود.

خرید بلبرینگ از آتبین ایستا

انتخاب صحیح بلبرینگ می‌تواند نقش مهمی در عملکرد پایدار تجهیزات دوار داشته باشد. سایز مناسب به‌تنهایی برای انتخاب کافی نیست و پارامترهایی مانند بار، سرعت، دما، لقی داخلی، روانکاری و شرایط محیط باید هم‌زمان بررسی شوند.

برای خرید بلبرینگ صنعتی، استعلام قیمت Ball Bearing و انتخاب مدل مناسب برای تجهیزات دوار، می‌توانید کد فنی بلبرینگ یا مشخصات تجهیز خود را در اختیار کارشناسان آتبین ایستا قرار دهید.
